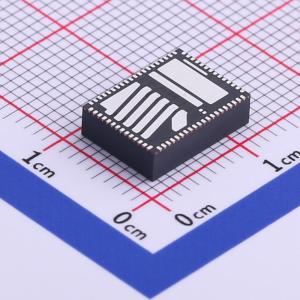

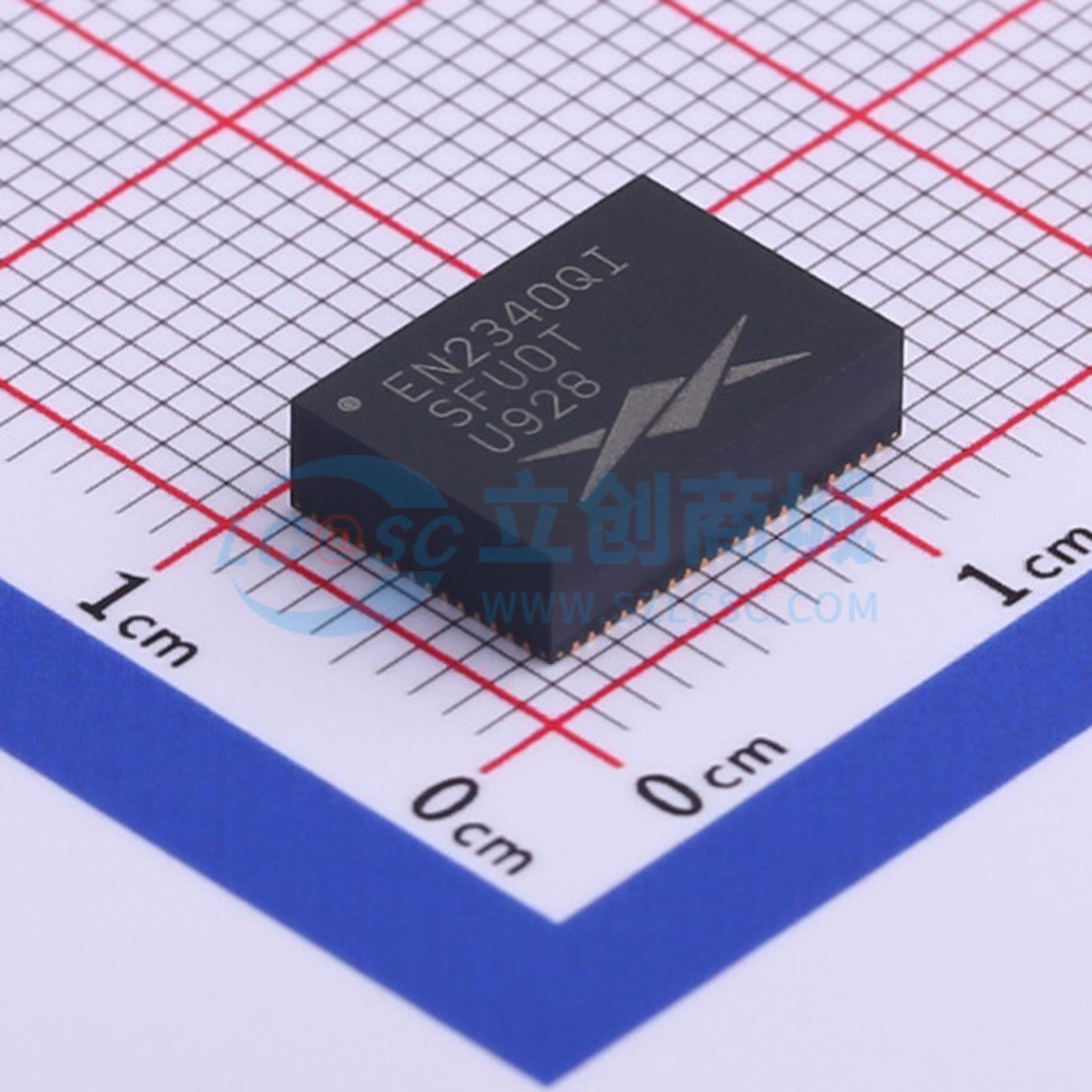

EN2340QI
EN2340QI
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Intel/Altera
- 商品型号
- EN2340QI
- 商品编号
- C481873
- 商品封装
- QFN-68-EP(8x11)
- 包装方式
- 编带
- 商品毛重
- 0.868克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 类型 | - | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 4.5V~14V | |
| 转换效率 | 95% | |
| 输出电压(Vout) | 750mV~5V | |
| 输出电压精度 | ±1% | |
| 输出电流(最大值) | 4A |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | 500uA | |
| 纹波噪声 | - | |
| 开关频率 | 1MHz | |
| 最大容性负载 | 1000uF | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 11mm | |
| 宽度 | 8mm | |
| 高度 | 3mm | |
| 功能特性 | 可编程软启动；欠压保护；过流保护；短路保护；可编程输出电压；外部时钟同步；自动故障恢复；过热保护 |
商品概述
EN2340QI是一款片上电源系统（PowerSoC）DC-DC转换器。它在一个先进的8x11x3mm QFN模块中集成了MOSFET开关、小信号控制电路、补偿电路和一个集成电感。它在整个温度范围内以及高达4A的满载范围内都能提供高效率、出色的线性和负载调节能力。EN2340QI可在宽输入电压范围内工作，专门设计用于满足高性能产品对精确电压和快速瞬态响应的要求。EN2340QI具备与外部时钟进行频率同步、电源正常输出电压监控、可编程软启动以及热保护和过流保护等功能。该器件先进的电路设计、超高开关频率和集成电感技术可实现高质量的非隔离式DC-DC转换。
所有恩必昂（Enpirion）产品均符合RoHS标准、无卤，并且适用于无铅制造环境。
商品特性
- 集成电感、MOSFET和控制器
- 宽输入电压范围：4.5V – 14V
- 在85℃无气流条件下保证4A输出电流
- 频率同步（外部时钟）
- 高初始输出电压精度
- 高效率（高达95%）
- 输出使能引脚和电源正常信号
- 可编程软启动时间
- 与EN2342QI引脚兼容
- 欠压锁定保护（UVLO）
- 可编程过流保护
- 热关断和短路保护
- 符合RoHS标准，MSL 3级，260℃回流焊
应用领域
- 空间受限应用
- 分布式电源架构
- 对输出电压纹波敏感的应用
- 对拍频敏感的应用
- 服务器
- 嵌入式计算系统
- LAN/SAN适配卡
- RAID存储系统
- 工业自动化
- 测试与测量
- 电信
