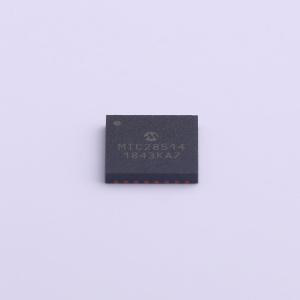

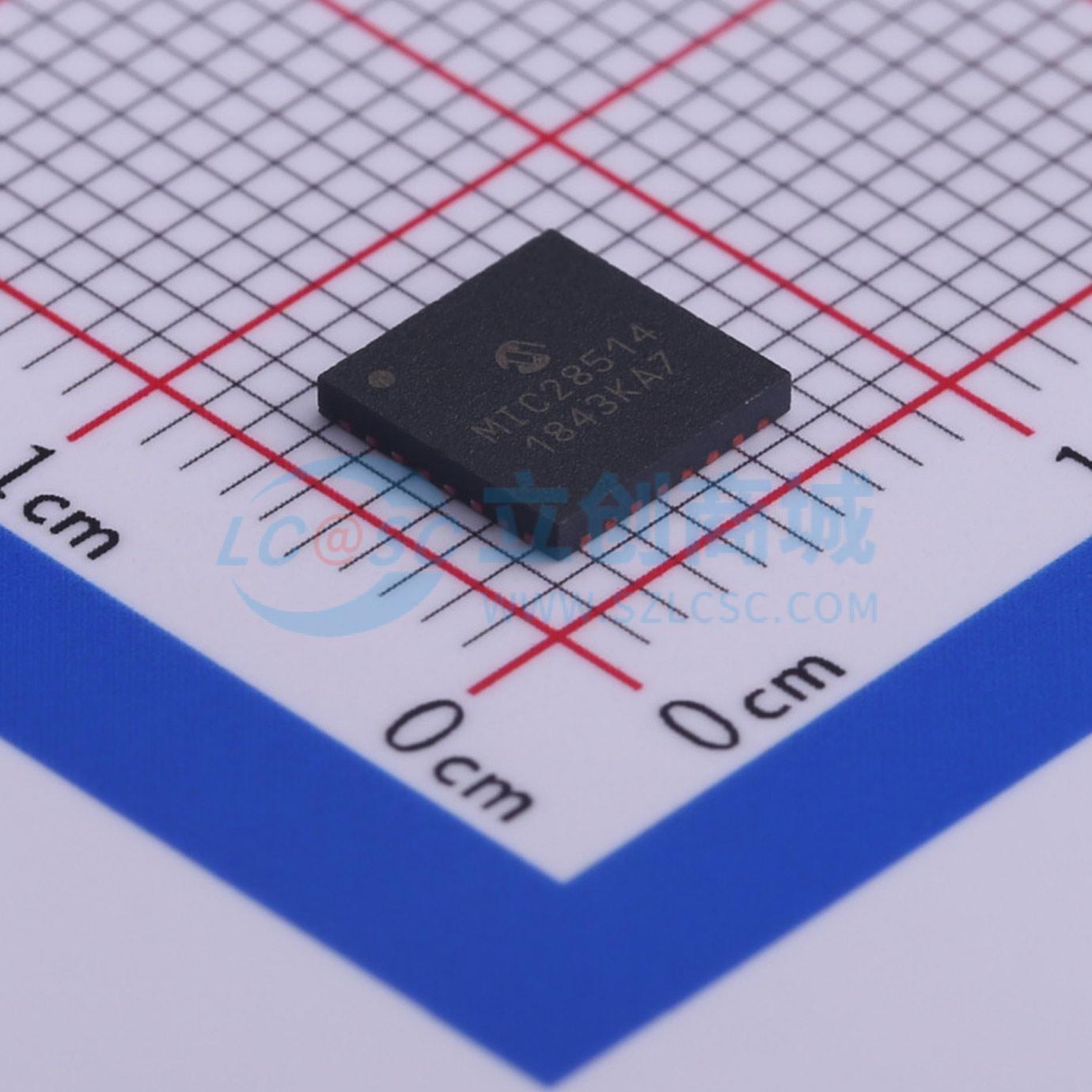

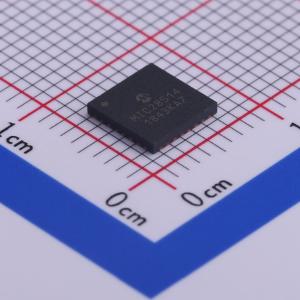

温馨提醒：图片仅供参考，商品以实物为准

MIC28514T-E/PHA

带外部软启动功能的同步DC/DC降压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MIC28514是一款频率可调的同步降压稳压器，采用独特的自适应导通时间控制架构。MIC28514的输入电源电压范围为4.5V至75V，可提供高达5A的稳压输出电流。输出电压可调节至低至0.6V，精度为±1%
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC28514T-E/PHA
商品编号: C481368
商品封装: VQFN-32-EP(6x6)
包装方式: 编带
商品毛重: 0.169克(g)
网友设计参考: [DCDC]MIC28514核心,5A可调降压限流模块

商品参数

商品概述

这款具备外部软启动功能的75V/5A Hyper Speed Control®同步DC/DC降压稳压器是一款可调频率的同步降压稳压器，采用独特的自适应导通时间控制架构。它的输入电源范围为4.5V至75V，可提供高达5A的稳压输出电流。输出电压可调节至低至0.6V，精度为±1%。 Hyper Speed Control架构可实现超快速瞬态响应，同时减少输出电容，还能实现高输入电压/低输出电压操作。这种自适应导通时间控制架构在单一器件中结合了固定频率操作和快速瞬态响应的优势。该稳压器具备一系列功能，可确保集成电路（IC）在故障条件下得到保护。这些功能包括欠压锁定（UVLO），以确保在电源骤降条件下正常运行；软启动，以减少浪涌电流；打嗝模式短路保护和热关断。

商品特性

Hyper Speed Control®架构支持：
- 高输入至输出电压转换比能力（VIN = 75V，VOUT = 0.6V）
- 小输出电容
4.5V至75V输入电压
具备5A输出电流能力，效率高达95%
输出电压可在0.6V至32V之间调节
±1%反馈精度
支持任何电容™稳定性：
- 零等效串联电阻（ESR）至高等效串联电阻输出电容
270kHz至800kHz可调开关频率
内部补偿
内置5V稳压器，支持单电源操作
辅助自举低压差线性稳压器（LDO），用于提高系统效率
内部自举二极管
可调软启动时间
可编程电流限制
打嗝模式短路保护
热关断
支持在预偏置输出下安全启动
-40℃至+125℃结温范围
采用32引脚、6mm x 6mm VQFN封装
通过AEC - Q104认证（带VAO后缀的汽车级产品）

应用领域

分布式电源系统
通信/网络基础设施
工业电源
太阳能

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3300个/圆盘，最小起订量 1 个)

个

起订量：1 个3300个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~75V
	输出电压	600mV~32V
	输出电流	5A
	开关频率	800kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.25mA
	开关管(内置/外置)	内置
	输出类型	可调
