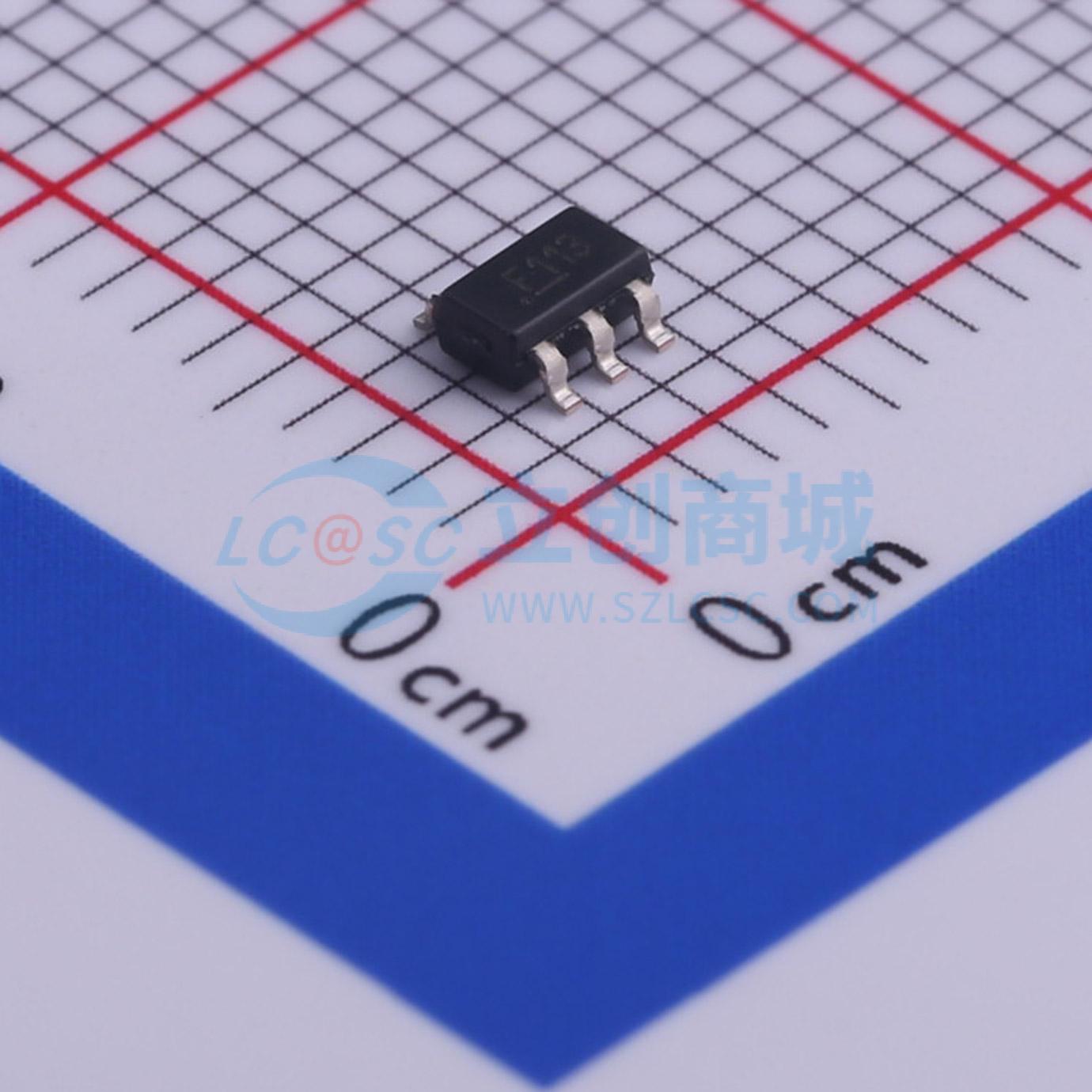

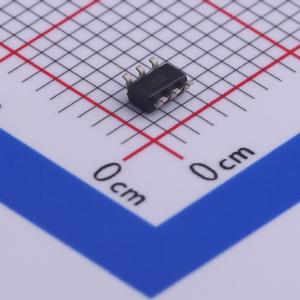

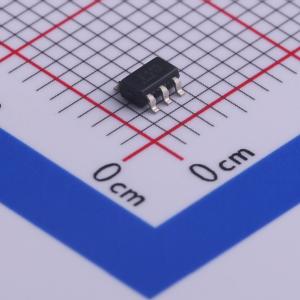

温馨提醒：图片仅供参考，商品以实物为准

MICRF113YM6-TR

采用SOT23封装，频率范围300MHz至450MHz、输出功率+10dBm的ASK发射机

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款高性能、易于使用的单芯片ASK发射IC，适用于300MHz至450MHz频段的远程无线应用。该发射IC是真正的“数据输入，天线输出”单片设备，具备功率传输、工作电压和工作温度三方面优势。在功率方面，能够向50Ω负载提供+10dBm的功率，使小型发射机（如钥匙扣发射机）可在传输规定的最大限制附近工作；在工作电压方面，工作电压范围为1.8V至3.6V，能与大多数电池配合使用至其使用寿命结束；在工作温度方面，工作温度范围为 -40℃至+85℃。易于使用，只需一个由晶体产生的参考频率（射频载波频率除以32倍）和一些额外的外部部件，即可创建一个完整的多功能发射机
品牌名称: MICROCHIP(美国微芯)
商品型号: MICRF113YM6-TR
商品编号: C481380
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.023克(g)

商品参数

商品概述

MICRF113是一款高性能、易于使用的单芯片ASK发射IC，适用于300MHz至450MHz频段的远程无线应用。这款发射IC是真正的“数据输入，天线输出”单片器件。MICRF113有三个显著特性：功率输出、工作电压和工作温度。在功率方面，MICRF113能够向50Ω负载输出+10dBm的功率。这一功率水平使小型发射机（如带损耗天线的钥匙扣发射机）能够在传输法规允许的最大极限附近工作。在工作电压方面，MICRF113的工作电压范围为1.8V至3.6V。同一频段的许多发射IC在低于2.0V时就会停止工作，而MICRF113能与大多数电池配合使用，直至电池电量耗尽。在工作温度方面，MICRF113的工作温度范围为-40℃至+85℃。 MICRF113易于使用。它需要一个由晶体产生的参考频率（射频载波频率除以32），再加上几个额外的外部元件，就能构成一个完整的多功能发射机。 MICRF113可与采用幅度键控/通断键控（ASK/OOK）的超高频（UHF）接收机配合使用，这些接收机的类型从宽带超再生收音机到窄带、高性能超外差接收机不等。MICRF113的最大ASK比特率为20kbps（ASK引脚的最小脉冲宽度为50μs）。 MICRF113发射解决方案非常适合对简单性和外形尺寸有较高要求的工业和消费类应用。

商品特性

完整的UHF ASK发射机
频率范围300MHz至450MHz
比特率高达20kbps
输出功率高达10dBm
外部元件数量少
低电压工作（低至1.8V）
可使用晶体或陶瓷谐振器
6引脚SOT23封装

应用领域

风扇控制器
远程电源开关
多媒体遥控器
远程传感器数据链路
红外发射机替代方案

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	无线收发芯片
	频率范围	300MHz~450MHz
	工作电压	1.8V~3.6V
	应用领域	-
	输出功率	10dBm

	属性	参数值
	数据速率	20Kbps
	发射电流	12.5mA
	典型应用频率	433.92MHz；315MHz
	工作温度	-40℃~+85℃
	类型	发射器
