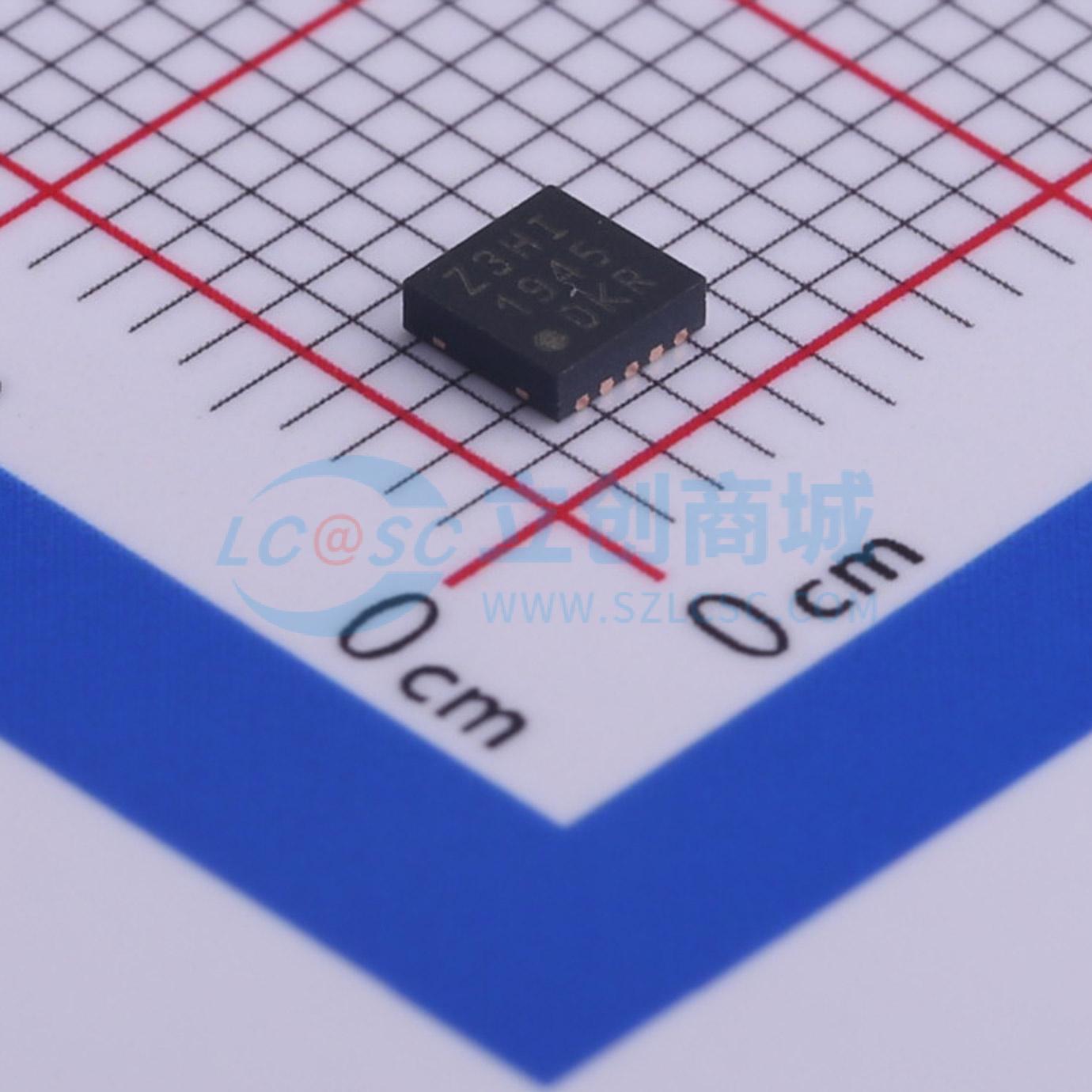

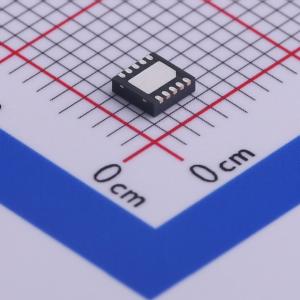

MCP73213T-A6SI/MF

双电池锂离子/聚合物电池充电管理控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 一款高度集成的锂离子电池充电管理控制器，适用于对空间和成本敏感的应用。它为双节锂离子/锂聚合物电池提供特定的充电算法，以在尽可能短的充电时间内实现最佳容量和安全性。其物理尺寸小，外部元件数量少，非常适合便携式应用。高达18V的绝对最大电压使其可在恶劣环境中使用，例如低成本壁式电源或插拔时的电压尖峰。它采用恒流/恒压充电算法。多种充电电压调节方式为设计工程师在不同应用中的使用提供了灵活性。快速充电的恒流值可通过一个外部电阻在130 mA至1100 mA之间设置。在高功率或高环境温度条件下，它会根据芯片温度限制充电电流。这种热调节在保证器件可靠性的同时优化了充电周期时间。PROG引脚还可作为使能引脚。当施加高阻抗时，器件将进入待机模式。该器件在-40℃至+85℃的环境温度范围内进行了全面测试。它采用10引脚DFN封装。
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP73213T-A6SI/MF
商品编号: C481367
商品封装: DFN-10-EP(3x3)
包装方式: 编带
商品毛重: 0.055克(g)

商品参数

商品概述

一款高度集成的锂离子电池充电管理控制器，适用于对空间和成本敏感的应用。它为双节锂离子/锂聚合物电池提供特定的充电算法，以在尽可能短的充电时间内实现最佳容量和安全性。其物理尺寸小，外部元件数量少，非常适合便携式应用。高达18V的绝对最大电压使其可在恶劣环境中使用，例如低成本壁式电源或插拔时的电压尖峰。

它采用恒流/恒压充电算法。多种充电电压调节方式为设计工程师在不同应用中的使用提供了灵活性。快速充电的恒流值可通过一个外部电阻在130 mA至1100 mA之间设置。在高功率或高环境温度条件下，它会根据芯片温度限制充电电流。这种热调节在保证器件可靠性的同时优化了充电周期时间。

PROG引脚还可作为使能引脚。当施加高阻抗时，器件将进入待机模式。

该器件在-40℃至+85℃的环境温度范围内进行了全面测试。它采用10引脚DFN封装。

商品特性

完整的线性充电管理控制器：
- 集成输入过压保护
- 集成传输晶体管
- 集成电流检测
- 集成反向放电保护
带热调节的恒流/恒压操作
4.15V欠压锁定（UVLO）
13V输入过压保护
在-5℃至+55℃的全温度范围内实现高精度预设电压调节（±0.6%）
电池充电电压选项：8.20V、8.40V、8.7V或8.8V
电阻可编程快速充电电流：130 mA - 1100 mA
深度放电电池的预充电：可选选项：10%或禁用
集成预充电定时器：32分钟或禁用
自动充电结束控制：
- 可选最小电流比：5%、7.5%、10%或20%
- 安全计时：4小时、6小时、8小时或禁用
自动再充电：可选选项：95%或禁用
工厂预设充电状态输出：开/关或闪烁
软启动
温度范围：-40℃至+85℃
封装：DFN - 10（3 mm × 3 mm）

应用领域

数码摄像机
便携式媒体播放器
超移动个人计算机
上网本电脑
手持设备
对讲机
低成本双节锂离子/锂聚合物充电器/充电座

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3300个/圆盘，最小起订量 1 个)

个

起订量：1 个3300个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4V~16V
	最大充电电流	1.1A
	充电饱和电压	8.4V

	属性	参数值
	放电截止电压	-
	电池类型	锂电池
	电池节数	2
	工作温度	-40℃~+85℃
	静态电流(Iq)	4uA
