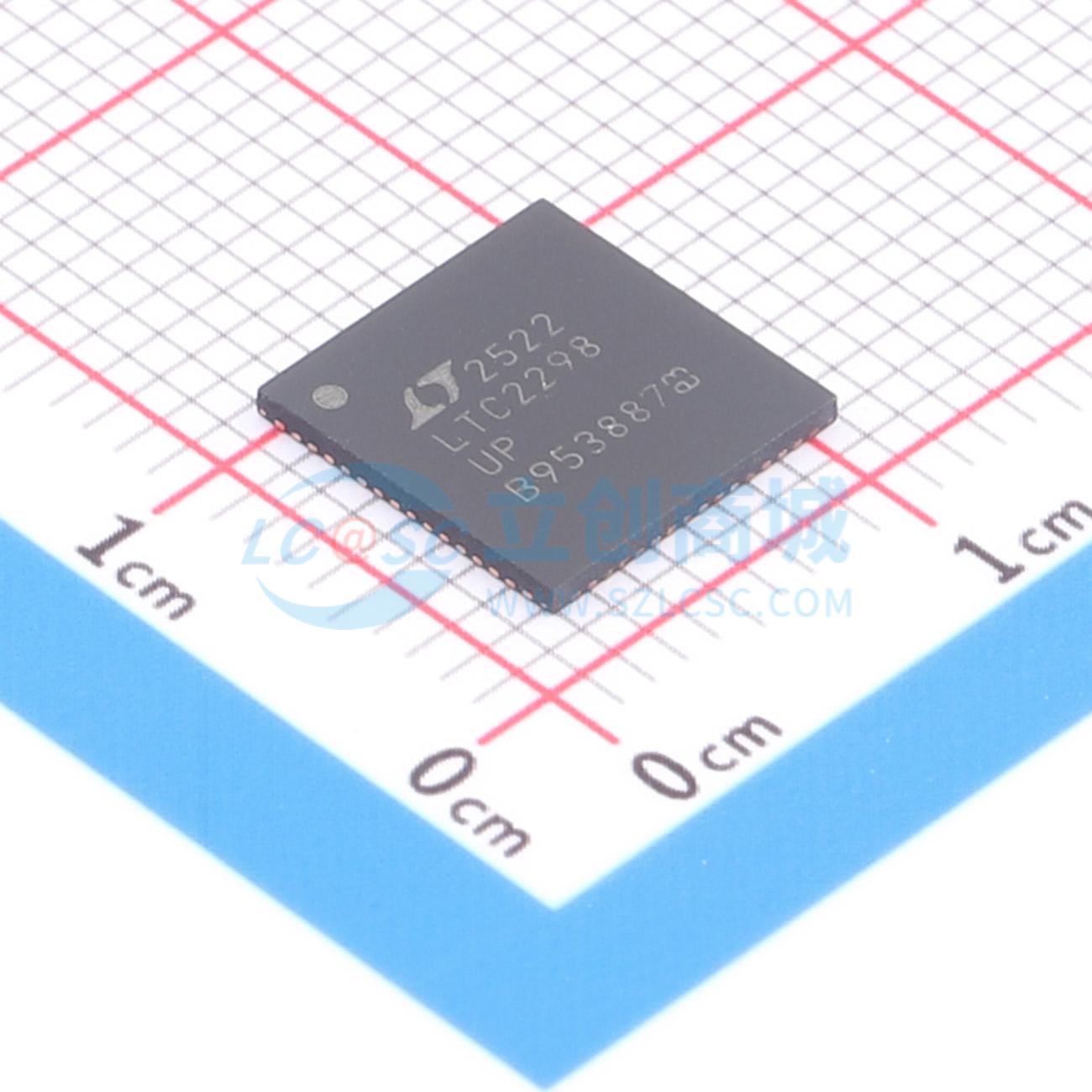

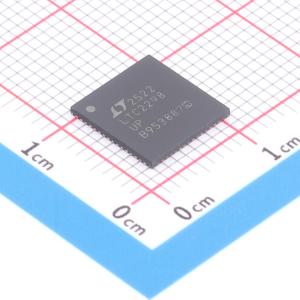

LTC2298CUP#PBF
双路14bit 、65/40/25Msps、3V低功耗ADC
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC2298CUP#PBF
- 商品编号
- C46629037
- 商品封装
- QFN-64-EP(9x9)
- 包装方式
- 管装
- 商品毛重
- 0.3525克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 14位 | |
| 采样率 | 40MHz；25MHz；65MHz | |
| 通道数 | 2 | |
| 工作电压 | 2.7V~3.4V | |
| 差分输入 | 是 | |
| 积分非线性 | 1.2LSB | |
| 工作温度 | 0℃~+70℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 74.3dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 65MHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 25ppm/℃ | |
| 静态电流 | 150mA | |
| 全量程范围(FSR) | 1V |
商品概述
LTC2298/LTC2297/LTC2296 是 14 位、65Msps/40Msps/25Msps 的低功耗双路 3V A/D 转换器，专为对高频、宽动态范围信号进行数字化处理而设计。LTC2298/LTC2297/LTC2296 非常适合对交流性能要求苛刻的成像和通信应用，在奈奎斯特频率下，其交流性能包括 74.3dB 的信噪比 (SNR) 和 90dB 的无杂散动态范围 (SFDR)。 直流规格包括 ±1.2LSB 的积分非线性 (INL，典型值)、±0.5LSB 的微分非线性 (DNL，典型值)，并且在整个温度范围内无漏码。转换噪声低至 1LSBRMS。 单 3V 电源即可实现低功耗运行。独立的输出电源使输出能够驱动 0.5V 至 3.6V 的逻辑电平。可选的多路复用器允许两个通道共享一个数字输出总线。 无线和有线宽带通信 成像系统 频谱分析 便携式仪器
商品特性
- 集成双路 14 位 ADC
- 采样率：65Msps/40Msps/25Msps
- 单 3V 电源 (2.7V 至 3.4V)
- 低功耗：400mW/235mW/150mW
- 74.3dB 信噪比 (SNR)
- 90dB 无杂散动态范围 (SFDR)
- 在 100MHz 时通道隔离度为 110dB
- 多路复用或独立数据总线
- 灵活输入：1VP-P 至 2VP-P 范围
- 575MHz 全功率带宽采样保持器 (S/H)
- 时钟占空比稳定器
- 关断和休眠模式
- 引脚兼容系列
- 64 引脚 (9mm×9mm) QFN 封装
应用领域
- 无线和有线宽带通信
- 成像系统
- 频谱分析
- 便携式仪器
