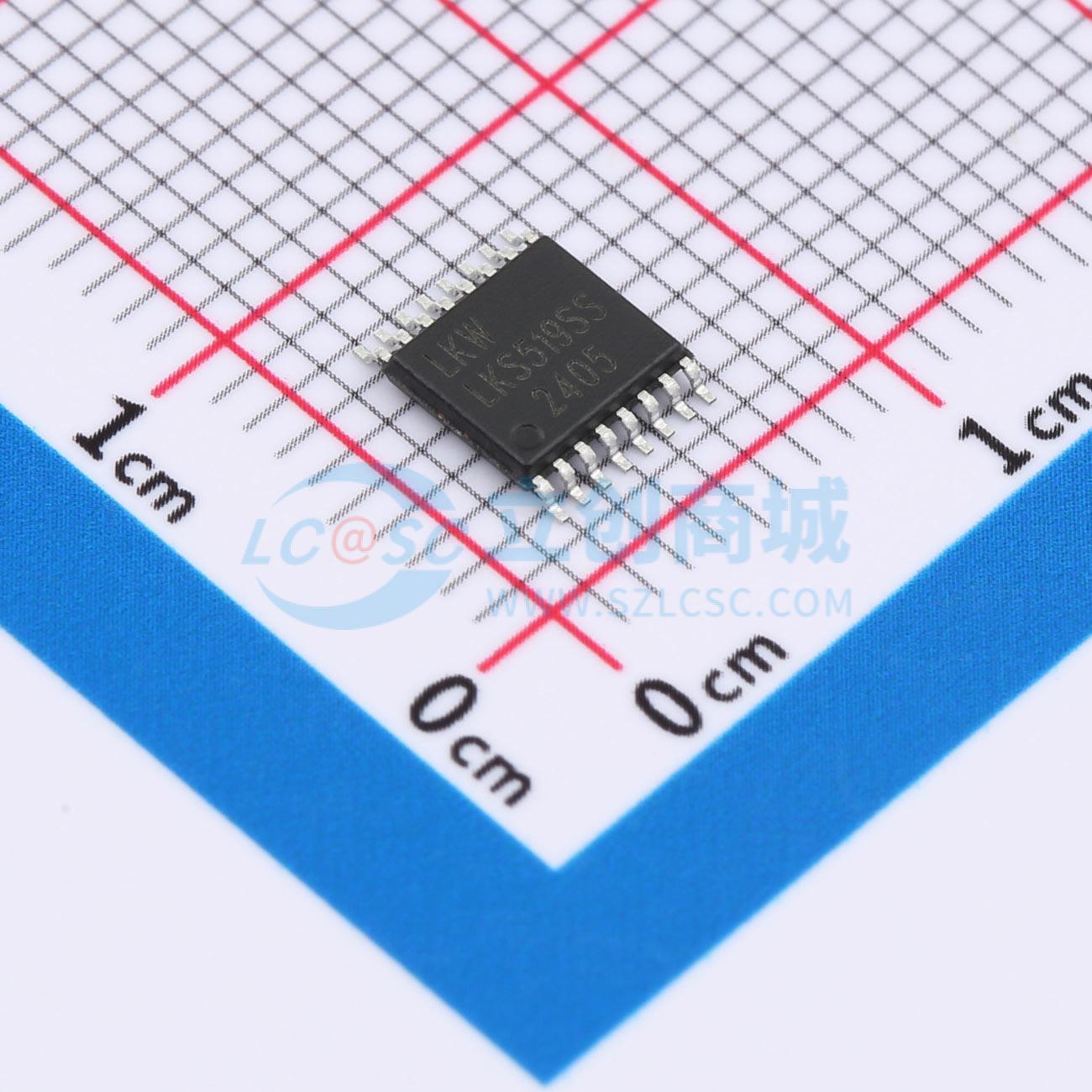

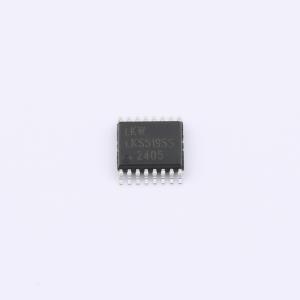

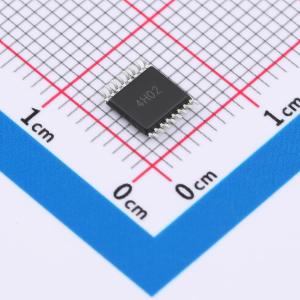

温馨提醒：图片仅供参考，商品以实物为准
LKS519SS
单路8选一模拟开关
- 描述
- 8通道；单路；单/双电源供电；最大额定电压44V；最大导通电阻100Ω；产品对标ADG408
- 品牌名称
- LKWIC(瓴科微)
- 商品型号
- LKS519SS
- 商品编号
- C46629083
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.092857克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 8:1 | |
| 通道数 | 1 | |
| 导通电阻(Ron) | 125Ω | |
| 工作电压 | -20V~-5V；5V~20V | |
| 导通电容(Con) | 54pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 125ns | |
| 关闭时间(toff) | 65ns | |
| 带宽 | 7MHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | - | |
| 功能特性 | 通道组合连接 |
商品概述
LKS519SS 是一款高性能模拟开关。内置 8 个单通道，可根据 3 个二进制地址和 1 个使能输入将 8 路输入之一切换到公共输出端。该器件采用增强型 LC²MOS 工艺设计，将信号处理能力提高到 VSS ~ VDD，并且可以在较宽的电源电压范围内工作，同时还具有低功耗、高开关速度和低导通电阻特性。
商品特性
- 单双电源供电
- 最大额定电压：44 V
- 低导通电阻：≤125 Ω
- 宽模拟信号范围：VSS ~ VDD
- 转换时间短：tON < 160 ns， tOFF < 150 ns
- 低功耗：< 75 μA
- 工作温度：-40 ℃ ~ +85 ℃
- 封装：TSSOP16塑封
应用领域
- 音频和视频路由
- 自动测试设备
- 数据采集系统
- 电池供电系统
- 采样保持系统
