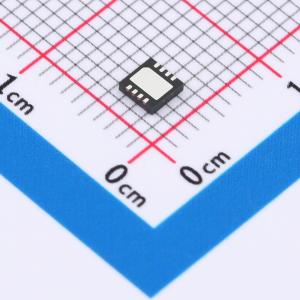

温馨提醒：图片仅供参考，商品以实物为准
LKP8262DF-02
800mA低噪声LDO
- 描述
- 输入电压4.5V～16V；输出电压1.5V～5.1V；最大输出电流800mA；压差0.6V@(800mA，VOUT = 5V)；低噪声1.6µVRMS(10Hz～100KHz)；产品对标ADM7151
- 品牌名称
- LKWIC(瓴科微)
- 商品型号
- LKP8262DF-02
- 商品编号
- C46629085
- 商品封装
- DFN-8-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.033333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 16V | |
| 输出电压 | 1.5V~4V | |
| 输出电流 | 800mA | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | 600mV@(800mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 7mA | |
| 噪声 | 1uVrms | |
| 特性 | 带使能；过流保护；过热保护 | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LKP8262DF 是一系列超低噪声LDO，采用 4.5V~16V 电源供电，最大输出电流为 800mA。该器件采用先进的专有架构，提供高电源抑制 [1kHz~100kHz 大于90dB]，使用一个 10 μF 陶瓷输出电容，可实现出色的线路与负载瞬态响应性能。使用两个电阻，输出电压可设为 1.5V~5.1V 范围内的任意电压值。
商品特性
- 输入电压范围：4.5V~16V（LKP8262DF - 02）；6.2V~16V（LKP8262DF - 04）
- 输出电压范围：1.5V~5.1V
- 最大输出电流：800mA
- 压差：0.6V（VOUT = 5V，800mA 负载）
- 低噪声：
- 100Hz~100kHz 总积分噪声：1.0μVRMS
- 10Hz~100kHz 总积分噪声：1.6μVRMS
- 400 mA 负载下的电源抑制比（PSRR）：
-
90dB(1kHz~100kHz，VOUT = 5V)
-
60dB(1MHz，VOUT = 5V)
-
- 在整个线路、负载与温度范围内的电压精度：±2%
- 工作温度： - 40℃~ + 125℃
- 封装：DFN8(3.00mm×3.00mm×0.75mm)
应用领域
- 对电源噪声敏感的应用:RF 混频器、锁相环（PLL）、压控振荡器（VCO）和集成 VCO 的 PLL
- 时钟分配电路
- 超声以及其他成像应用
- 高速 RF 收发器
- 高速、16 位以上的 ADC
- 通信和基础设施
- 电缆数模转换(DAC)驱动器
