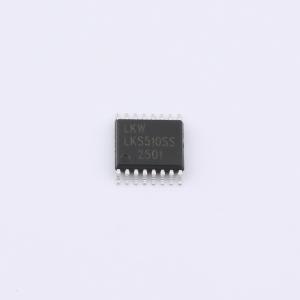

温馨提醒：图片仅供参考，商品以实物为准
LKS510SS
双路4选一模拟开关
- 描述
- 4通道；双路；单/双电源供电；最大额定电压44V；最大导通电阻100Ω；产品对标ADG409
- 品牌名称
- LKWIC(瓴科微)
- 商品型号
- LKS510SS
- 商品编号
- C46629084
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.0925克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 4:1 | |
| 通道数 | 2 | |
| 导通电阻(Ron) | 125Ω | |
| 工作电压 | -20V~-5V；5V~20V | |
| 导通电容(Con) | 34pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 125ns | |
| 关闭时间(toff) | 65ns | |
| 带宽 | 11MHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | - | |
| 功能特性 | 通道组合连接 |
商品概述
LKS510SS 是一款高性能模拟开关。该器件内置双路 4 通道，可根据 2 个二进制地址和 1 个使能输入将 4 路输入之一切换到公共输出端。它采用增强型 LC2MOS 工艺设计，将信号处理能力提高到 VSS ~ VDD，并且可以在较宽的电源电压范围内工作，同时还具有低功耗、高开关速度和低导通电阻特性。该芯片提供 EN 控制输入，用于使能和禁用器件。禁用时，所有通道均关断。它适合于数据采集系统和音频信号开关等应用场景，可将地址线和 EN 与微控制器连接以实现通道切换。
商品特性
- 单双电源供电
- 最大额定电压：44 V
- 低导通电阻：≤125 Ω
- 宽模拟信号范围：VSS ~ VDD
- 转换时间短：tON < 160 ns，tOFF < 150 ns
- 低功耗：< 75 μA
- 工作温度：-40 ℃ ~ +85 ℃
- 封装：TSSOP16 塑封
应用领域
- 音频和视频路由
- 自动测试设备
- 数据采集系统
- 电池供电系统
- 采样保持系统
- 通信系统
