温馨提醒：图片仅供参考，商品以实物为准

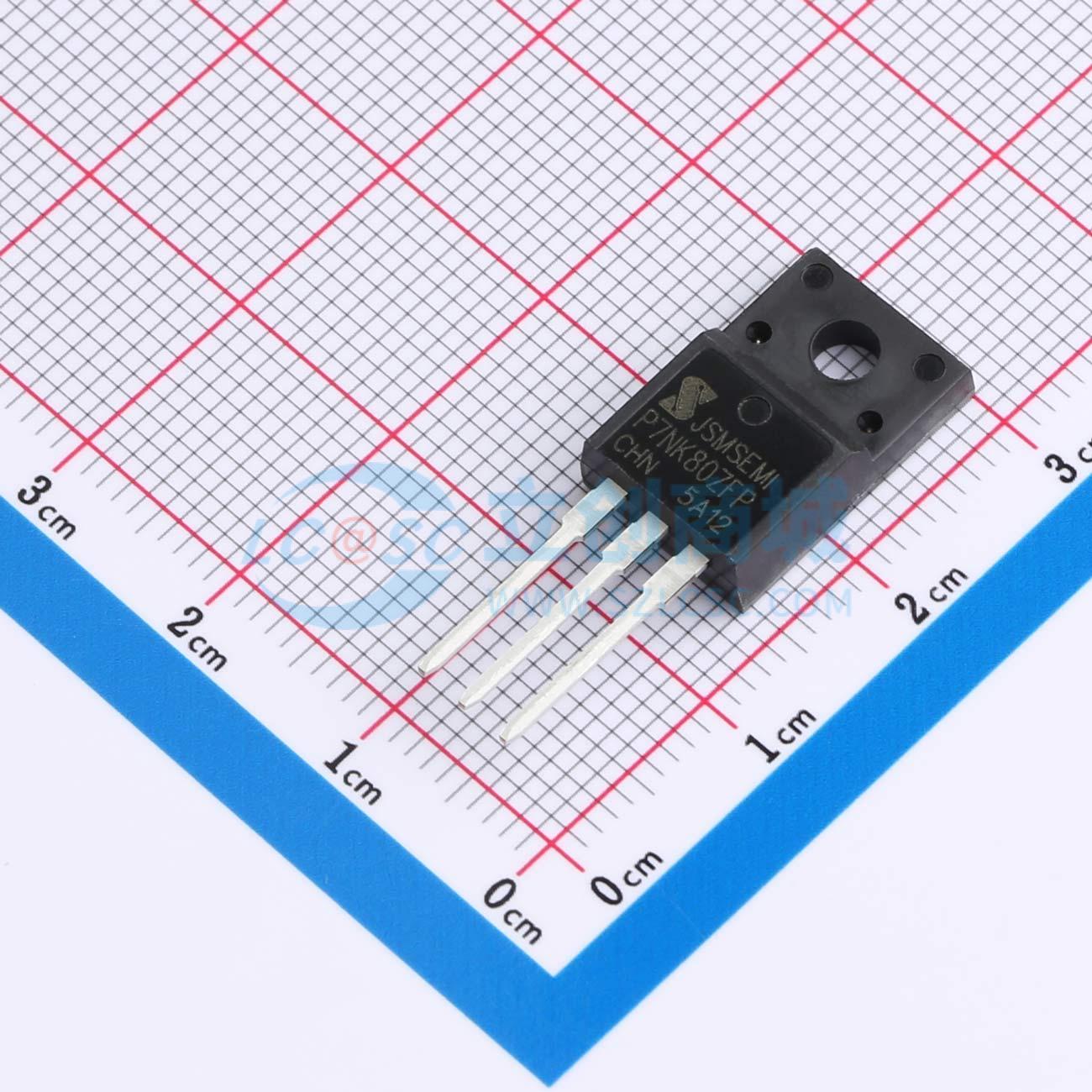

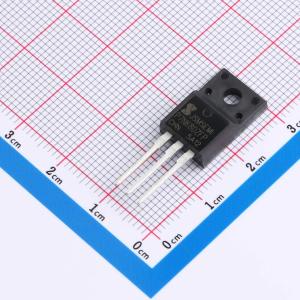

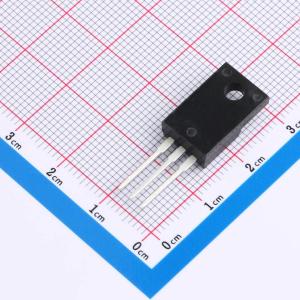

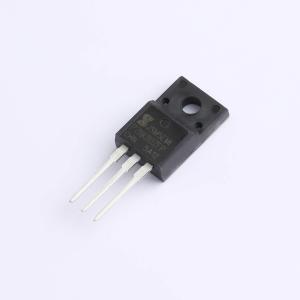

STP7NK80ZFP-JSM
N沟道 耐压:800V 电流:7A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 台积电流片，长电科技封装；是一款单P型场效应管，采用Trench工艺制造，适用于多种电源和功率控制应用，包括但不限于便携式电子设备、电源管理、电池充放电控制和LED照明等领域的模块设计。SOT23；P—Channel沟道,-20V；-4A；RDS(ON)=60mΩ@VGS=4.5V,VGS=±12V；Vth=-0.5~-1.5V；
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- STP7NK80ZFP-JSM
- 商品编号
- C46628678
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.83克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 800V | |
| 连续漏极电流(Id) | 7A | |
| 导通电阻(RDS(on)) | 1.7Ω@10V | |
| 耗散功率(Pd) | 48W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 27nC@10V | |
| 输入电容(Ciss) | 1.29nF | |
| 反向传输电容(Crss) | 10pF | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 120pF |
商品特性
- 7.0A、800V,VGS = 10V 时,RDS(on)(典型值) = 1.4Ω
- 低栅极电荷
- 低 Crss
- 100% 雪崩测试
- 快速开关
- 改善的 dv/dt 能力
应用领域
- 高频开关模式电源
- 有源功率因数校正
