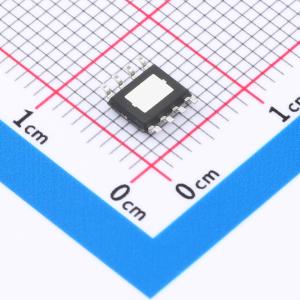

温馨提醒：图片仅供参考，商品以实物为准
SCS5090EA
1.8A集成30V OVP、NTC及使能功能的双节锂电升压充电芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SCS5090是一款5V USB输入，支持双节串联锂电池或锂离子电池的升压充电管理IC。集成有NTC功能，其最大的充电电流可达1.8A。SCS5090集成功率MOS，采用异步开关架构，使其在应用时仅需极少的外围器件，可有效减少整体方案尺寸，降低BOM成本。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- SCS5090EA
- 商品编号
- C46628685
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1702克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 3.6V~6V | |
| 最大充电电流 | 1.8A | |
| 充电饱和电压 | 8.5V | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | - | |
| 静态电流(Iq) | 1mA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 恒压充电；恒流充电；自动再充电；充电终止；可编程充电电流；过压保护；过放保护；涓流充电；短路保护 |
商品概述
SCS5090是一款5V USB输入、支持双节串联锂电池或锂离子电池的升压充电管理集成电路。它集成功率金属氧化物半导体场效应晶体管，采用异步开关架构，工作频率为500KHz，转换效率可达90%。该芯片内置自适应环路，可智能调节充电电流以匹配不同适配器，防止拉低适配器输出电压。其最大充电电流为1.8A，并集成有负温度系数热敏电阻功能和30V过压保护。内部集成高压晶体管，提高了在各种复杂应用条件下的可靠性。应用时仅需极少外围器件，有助于减小整体方案尺寸并降低物料清单成本。
商品特性
- USB 5V输入异步开关升压充电，集成30V过压保护功能
- 输入电压范围3.6V~6V，电池端耐压30V
- 工作频率500KHz
- 升压充电效率90%
- 最大1.8A充电电流，充电电流可通过外部电阻调节
- 负温度系数热敏电阻功能与使能功能复用
- 自动调节输入电流，匹配所有适配器
- 支持发光二极管充电状态指示
- 内置功率金属氧化物半导体场效应晶体管
- 输入过压保护
- 电池短路和过压保护
- 集成电路过温保护
- ESOP-8封装
- 工作温度范围-40℃~+85℃
应用领域
- 蓝牙音箱
- 销售点终端机
- 电子烟
- 锂电电池包
- 玩具
