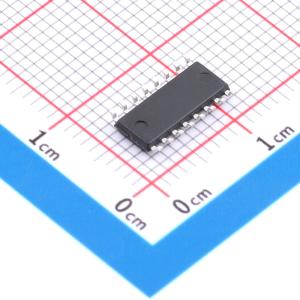

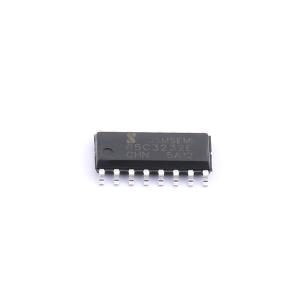

SN65C3232EDR-JSM
RS-232线路驱动器和接收器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 双通道RS-232线路驱动器和接收器，具有±15-kV ESD保护。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- SN65C3232EDR-JSM
- 商品编号
- C46628686
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 2 | |
| 接收器数 | 2 | |
| 数据速率 | 1Mbps | |
| 工作电压 | 3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 静电保护 | ±15kV | |
| 有无电荷泵 | 有 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 1mA | |
| 功能特性 | 短路保护 |
商品概述
SN65C3232E/SN75C3232E接口芯片集成了两路驱动器、两路接收器和一个双电荷泵电路，其串行端口具备±15kV IEC ESD保护能力。该器件符合TIA/EIA-232-F标准，可在异步通信控制器与串行端口连接器之间提供电气接口。芯片内部电荷泵配合四个外部小型电容器，支持3V至5.5V单电源供电。SN65C3232E/SN75C3232E支持高达1Mbit/s的数据信号传输速率，驱动器输出压摆率最高为30V/μs。
商品特性
- 符合TIA/EIA-232-F和ITU V.28标准要求
- 支持使用0.1μF外部小电容器
- 可由3V至5.5V Vcc电源供电
- 数据速率高达1Mbps
- 包含两路驱动器和两路接收器
- 串行引脚提供增强型ESD保护：人体放电模型±15kV；IEC 61000-4-2接触放电±10kV，空气放电±15kV
应用领域
- 工业个人计算机
- 有线网络
- 数据中心和企业级计算
- 电池供电系统
- 笔记本电脑
- 手持设备
