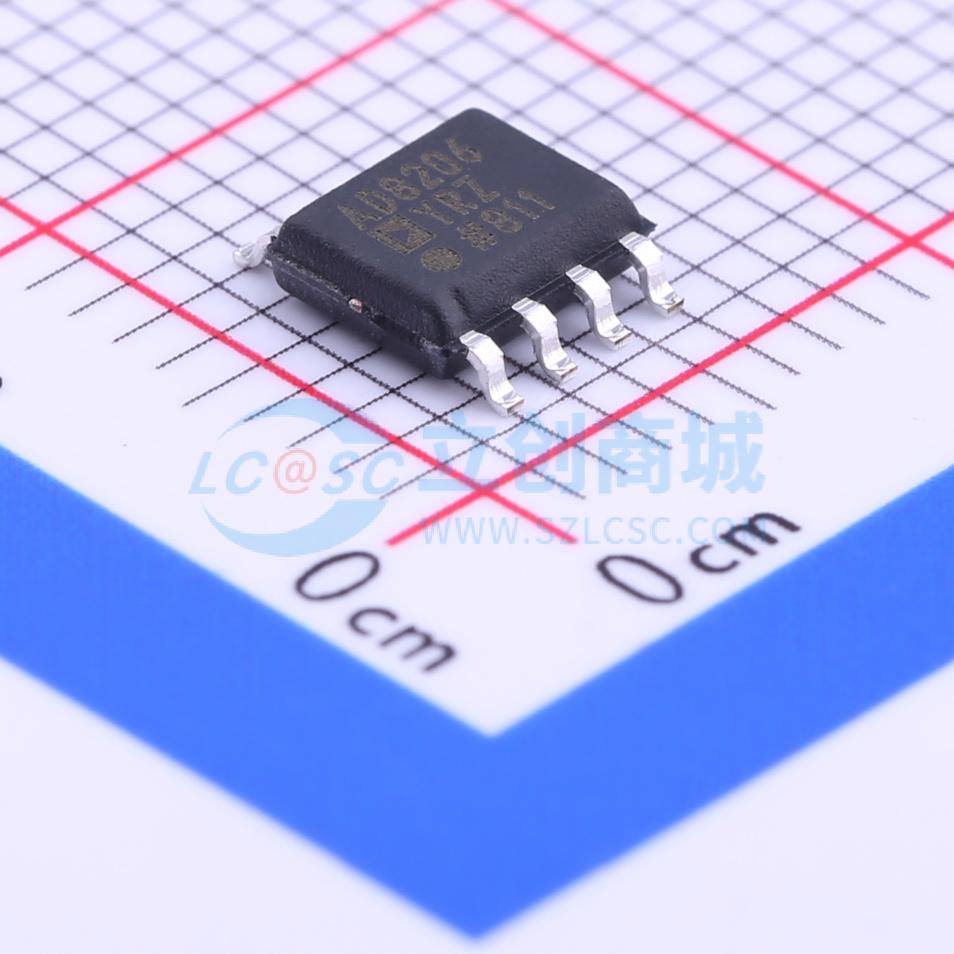

温馨提醒：图片仅供参考，商品以实物为准

AD8206YRZ

单电源42V系统差分放大器

品牌名称: ADI(亚德诺)
商品型号: AD8206YRZ
商品编号: C47727
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

商品概述

AD8206是一款单电源差分放大器，用于在存在大共模电压的情况下放大小差分电压。工作输入共模电压范围为 -2V 至 +65V。典型单电源电压为 5V。 AD8206采用 8 引脚 SOIC 封装。Y 级和 WY 级型号的工作温度范围为 -40℃ 至 +125℃。WH 级的工作温度范围为 -40℃ 至 +150℃。出色的直流性能在整个温度范围内将测量环路中的误差降至最低。失调漂移通常小于 15 μV/℃；增益漂移通常低于 30 ppm/℃。通过使用 VREF1 和 VREF2 引脚，在 5V 电源下，输出失调可在 0.08V 至 4.7V 之间调节。将 VREF1 连接到 V+ 引脚，VREF2 连接到 GND 引脚时，输出设置为半量程。将两个引脚都连接到 GND 会使输出为单极性，起始值接近地电位。将两个引脚都连接到 V+ 会使输出为单极性，起始值接近 V+。通过向 VREF1 和 VREF2 引脚施加外部电压，可以获得其他失调值。

商品特性

非常适合电流分流应用
高共模电压范围：工作范围 -2V 至 +65V，耐受范围 -25V 至 +75V
增益 = 20
宽工作温度范围：Y 级和 WY 级为 -40℃ 至 +125℃，WH 级为 -40℃ 至 +150℃
双向工作
提供 8 引脚 SOIC 封装
符合汽车应用要求
失调漂移 15 μV/℃
增益漂移 30 ppm/℃
直流至 20kHz 共模抑制比 80dB

应用领域

电机控制中的高端电流检测
变速器控制
柴油喷射控制
发动机管理
悬架控制
车辆动态控制
直流 - 直流转换器

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(98个/圆盘，最小起订量 1078 个)

个

起订量：1078 个98个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	-2V~65V
	增益	20V/V

	属性	参数值
	带宽	100kHz
	输入偏置电流(Ib)	-
	输入失调电压(Vos)	-
	工作温度	-40℃~+125℃
