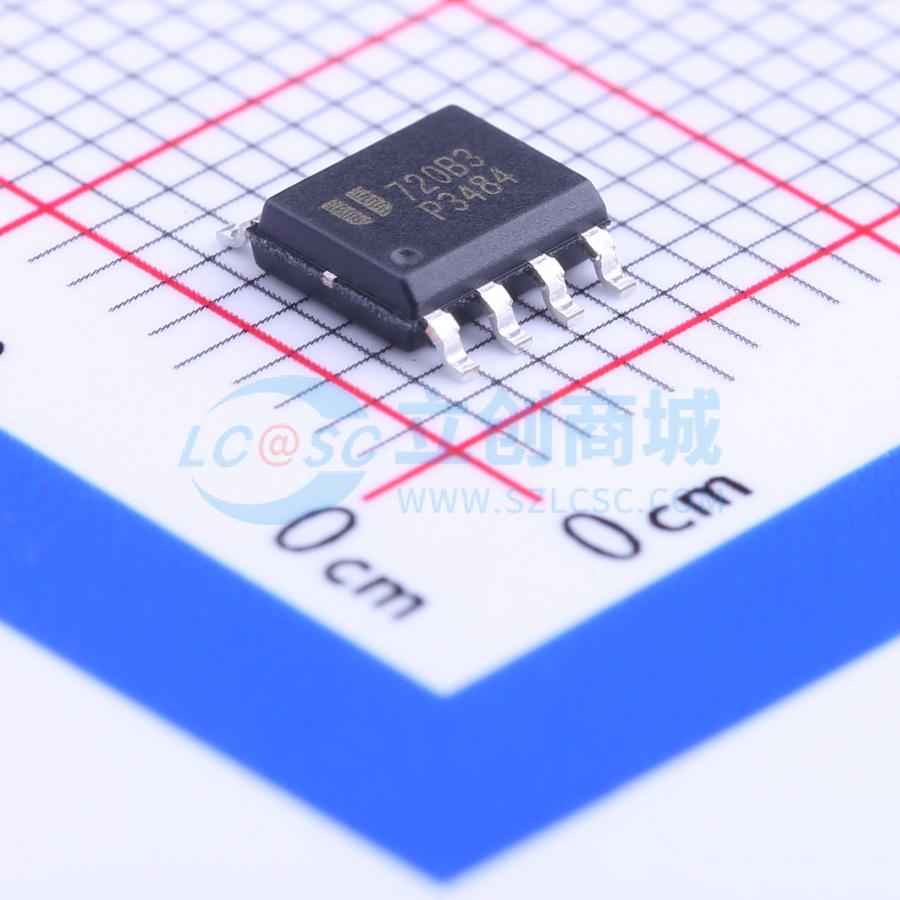

温馨提醒：图片仅供参考，商品以实物为准

EUP3484DIR1

3A、30V、340kHz 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: EUP3484是一款3A输出电流、30V输入电压范围的同步降压转换器,具有340kHz的固定开关频率,输出电压可通过外部电阻分压器调节,范围为0.925V至20V。该器件具有35V输入浪涌保护、短路保护、过流保护和热关断功能,适用于分布式电源系统、网络系统、PC显示器和便携式电子产品。
品牌名称: EUTECH(德信)
商品型号: EUP3484DIR1
商品编号: C47740
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.219克(g)

商品参数

商品概述

EUP3484是一款同步电流模式降压稳压器，能够驱动3A连续负载电流，具备出色的线性和负载调节能力。EUP3484的输入电压范围为4.5V至30V，通过电阻分压器可将输出电压从0.925V外部设置到20V。故障状态保护包括逐周期电流限制和热关断。在关断模式下，稳压器的电源电流仅为1μA。可编程软启动功能可将初始启动时的浪涌电源电流和输出过冲降至最低。 EUP3484所需的外部元件数量极少。

商品特性

3A输出电流
220ns最小导通时间
35V输入浪涌保护
集成160mΩ/110mΩ DMOS开关
4.5V至30V输入工作范围
输出电压可从0.925V调节至20V
效率高达95%
1μA关断电流
固定340KHz频率
可编程软启动
热关断和过流保护
输入电源过压和欠压锁定
采用SOP - 8 (EP)封装
符合RoHS标准且100%无铅(Pb)
无卤

应用领域

分布式电源系统
网络系统
电脑显示器
便携式电子设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交36单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~30V
	输出电压	925mV~20V
	输出电流	3A
	开关频率	340kHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
