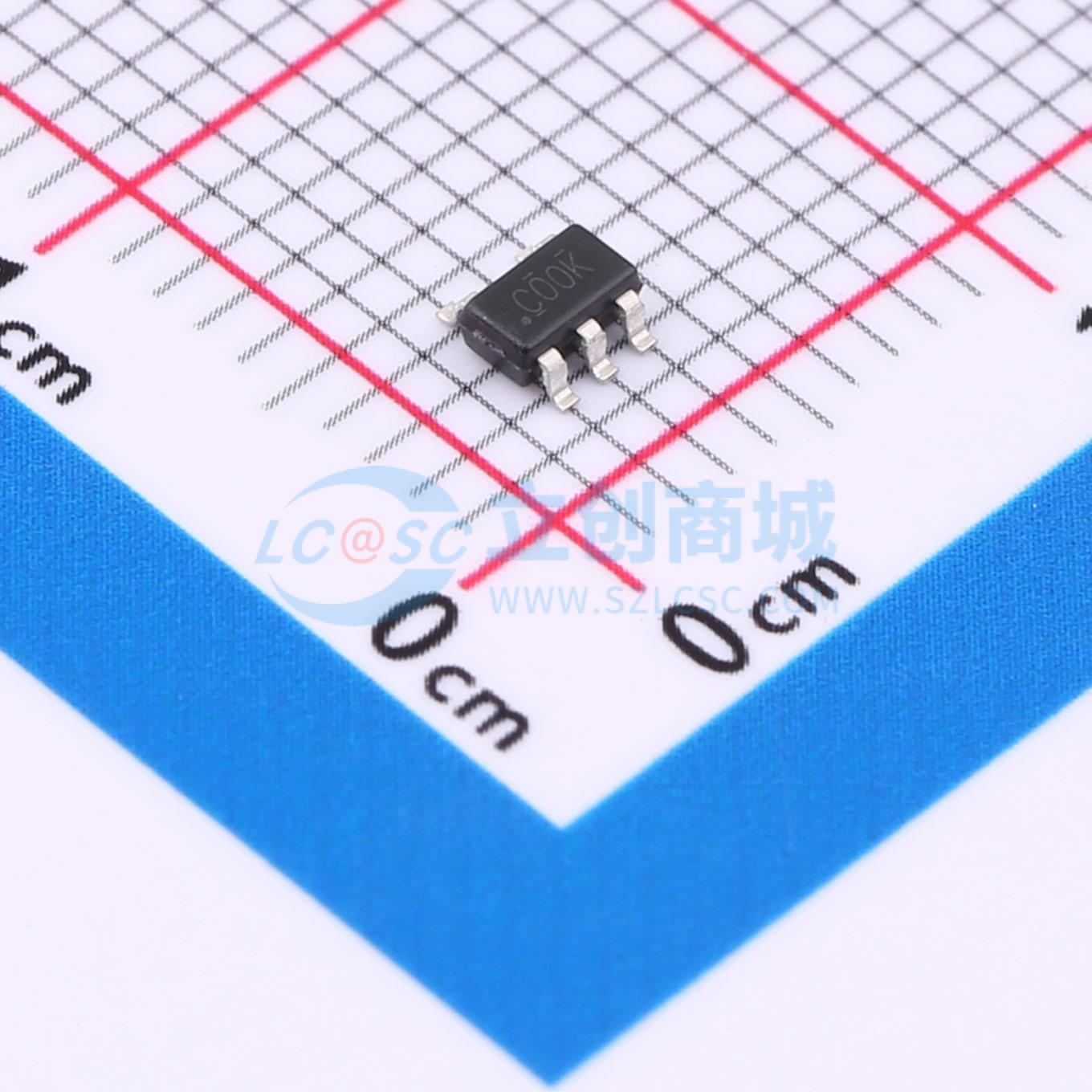

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G00LT05ARCQ
单路 2 输入、1.65V 至 5.5V 与非门
- 描述
- 单路 2 输入、1.65V 至 5.5V 与非门
- 品牌名称
- GR(国睿)
- 商品型号
- 74LVC1G00LT05ARCQ
- 商品编号
- C46527064
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.067571克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV；700mV | |
| 输出高电平(VOH) | 4.2V | |
| 输出低电平(VOL) | 250mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | - | |
| 工作温度 | 0℃~+70℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式；带电插入保护；后驱动保护 |
商品概述
这款单路2输入正与非门设计用于1.65V至5.5V的VCC工作电压。74LVC1G00在正逻辑中执行布尔函数Y = A·B（上划线）或Y = A（上划线）+ B（上划线）。该CMOS器件在宽VCC工作范围内具有高输出驱动能力，同时保持低静态功耗。
商品特性
- 支持5V VCC工作
- 输入可接受高达5.5V的电压
- 提供向下电平转换至VCC
- 低功耗，最大Icc为10μA
- 在3.3V电压下提供±24 mA输出驱动能力
- Ioff支持热插拔、部分断电模式和反向驱动保护
