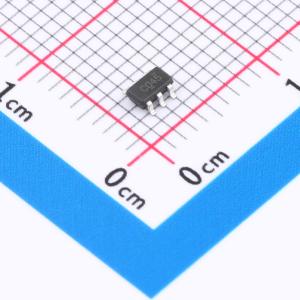

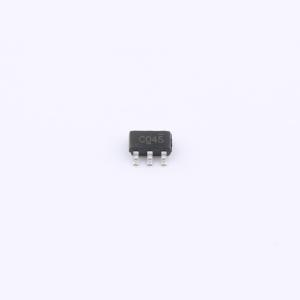

温馨提醒：图片仅供参考，商品以实物为准
74LVC2G04LT06ARCQ
2 通道、1.65V 至 5.5V 反相器
- 描述
- 2 通道、1.65V 至 5.5V 反相器
- 品牌名称
- GR(国睿)
- 商品型号
- 74LVC2G04LT06ARCQ
- 商品编号
- C46527078
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.059085克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 2 | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV；800mV | |
| 输出高电平(VOH) | 2.8V；2.15V；2.7V；1.47V；4.2V | |
| 输出低电平(VOL) | 250mV；150mV；100mV；90mV | |
| 传播延迟(tpd) | - | |
| 系列 | 74LVC | |
| 工作温度 | 0℃~+70℃ | |
| 功能特性 | 电源关断保护 |
商品概述
该双反相器设计用于1.65V至5.5V的VCC工作范围。74LVC2G04器件执行布尔函数Y = A（上划线）。该器件针对使用Ioff的部分掉电应用进行了全面规定。Ioff电路会禁用输出，防止器件掉电时产生破坏性的电流回流。
商品特性
- 支持5V VCC操作
- 输入可接受高达5.5V的电压
- 低功耗，最大ICC为10μA
- 在3.3V下提供±24mA输出驱动能力
- Ioff支持部分掉电模式操作
