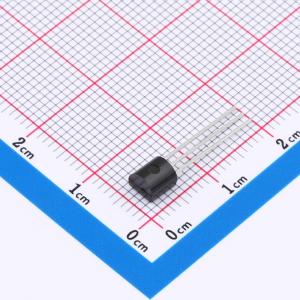

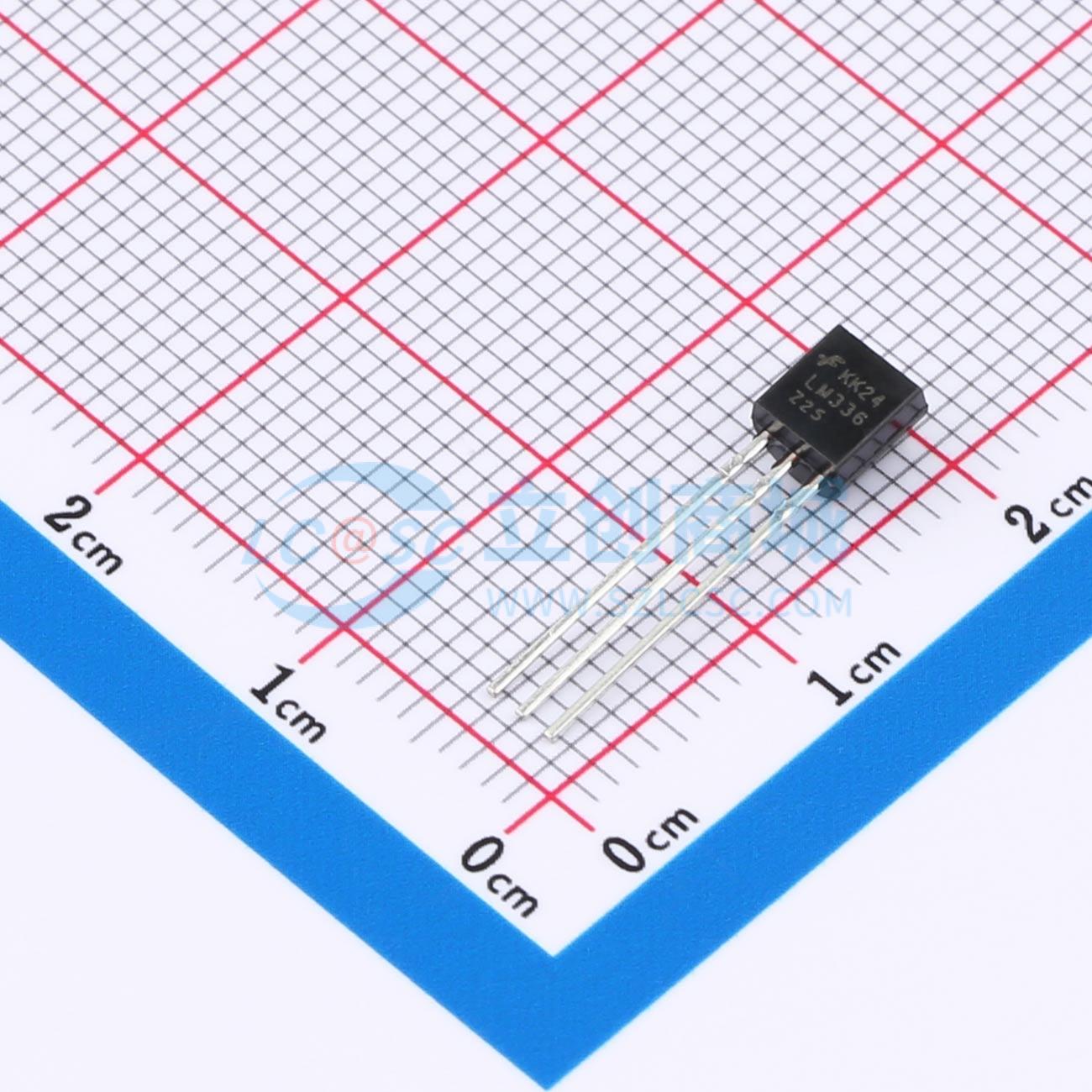

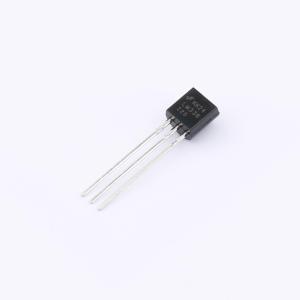

LM336Z-2.5KW03ABAQ
并联
- 描述
- LM336-2.5-N 电压基准二极管
- 品牌名称
- GR(国睿)
- 商品型号
- LM336Z-2.5KW03ABAQ
- 商品编号
- C46527082
- 商品封装
- TO-92
- 包装方式
- 袋装
- 商品毛重
- 0.213067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | - | |
| 输出电压 | 2.49V | |
| 输出电流 | 10mA | |
| 精度 | ±1% | |
| 温度系数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电压基准类型 | 并联 | |
| 静态电流(Iq) | - | |
| 最小阴极电流调节 | 400uA | |
| 噪声(0.1Hz-10Hz) | - | |
| 噪声(10Hz-10kHz) | - | |
| 工作温度 | 0℃~+70℃ | |
| 功能特性 | - |
商品概述
LM336Z-2.5集成电路是精密的2.5V并联稳压二极管。这些基准电路作为低温系数2.5V齐纳二极管工作。电路上提供的第三个端子允许轻松微调基准电压和温度系数。该系列产品可用作数字电压表、电源或运算放大器电路中的精密2.5V低压基准。2.5V基准电压使其便于从5V逻辑电源获得稳定的基准。该系列器件作为并联稳压器工作，既可用作正电压基准，也可用作负电压基准。LM336Z-2.5的工作温度范围被规定为0℃至70℃。
商品特性
- 低温系数
- 宽工作电流范围：400 μA至10 mA
- 0.27Ω动态阻抗
- 提供±1%容差
- 规定的温度稳定性
- 易于微调以实现最小温漂
- 快速启动
