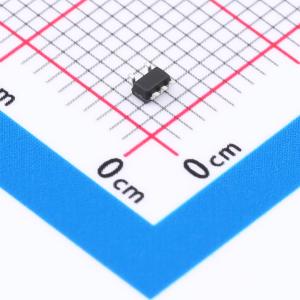

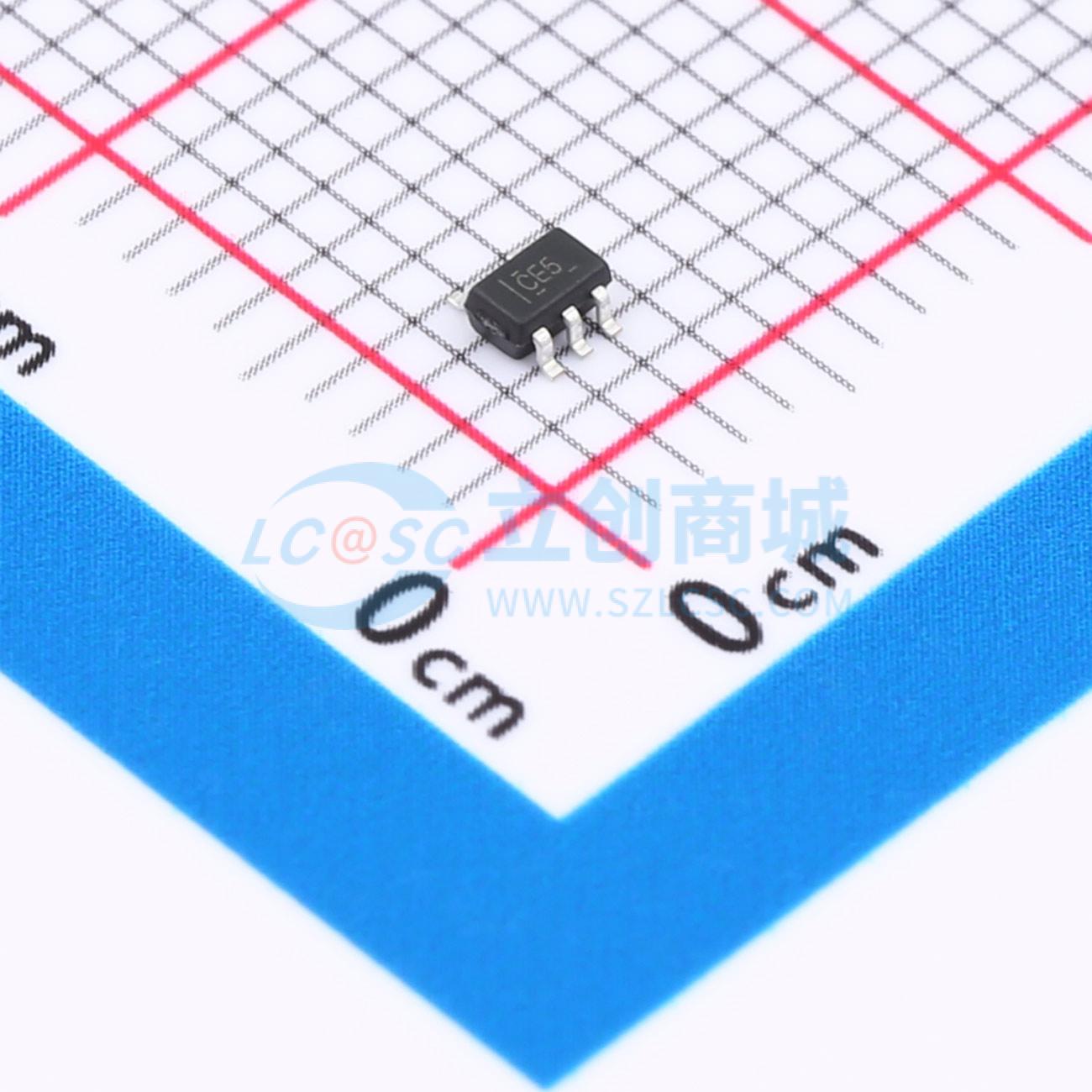

74LVC1G08CT05ARCQ
单通道、2 输入、1.65V 至 5.5V 32mA 驱动强度与门
- 描述
- 单通道、2 输入、1.65V 至 5.5V 32mA 驱动强度与门
- 品牌名称
- GR(国睿)
- 商品型号
- 74LVC1G08CT05ARCQ
- 商品编号
- C46527069
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.035443克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 2.1V；1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV；700mV | |
| 输出高电平(VOH) | 3.8V；1.9V；2.4V；2.3V；1.2V | |
| 输出低电平(VOL) | 300mV；400mV；450mV；550mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | - | |
| 工作温度 | 0℃~+70℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式；带电插入保护；后驱动保护 |
商品概述
这款单路2输入正与门设计用于1.65V至5.5V的VCC工作电压。74LVC1G08器件在正逻辑中执行布尔函数Y = A AND B或Y = NOT(NOT A OR NOT B)。该CMOS器件具有高输出驱动能力，同时在宽VCC工作范围内保持低静态功耗。
商品特性
- 支持5V VCC工作电压
- 输入可接受高达5.5V的电压
- 提供向下转换至VCC的能力
- 低功耗，最大ICC为10μA
- 在3.3V电压下提供±24mA输出驱动能力
- Ioff支持热插拔、部分断电模式以及背驱保护
