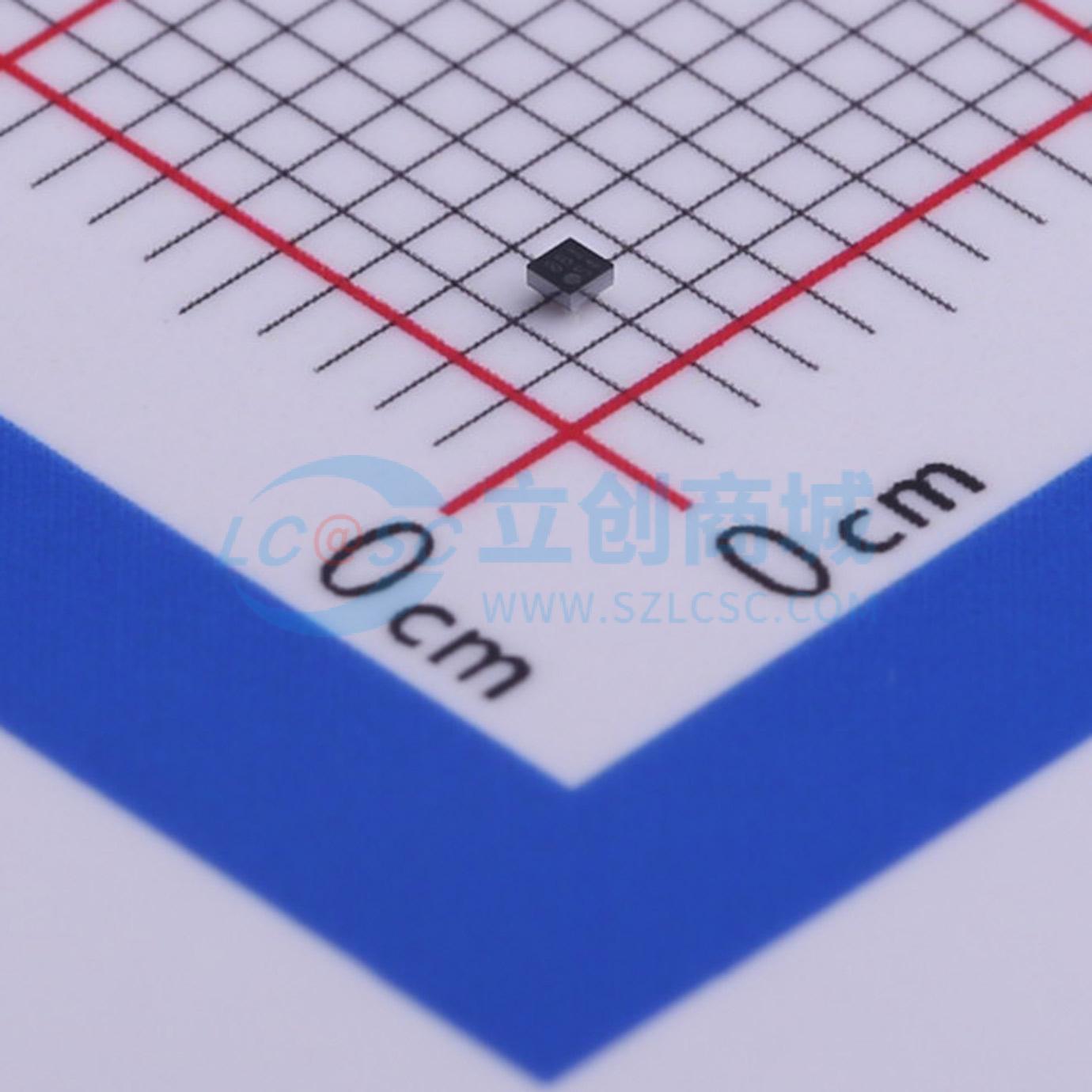

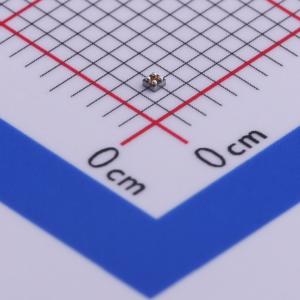

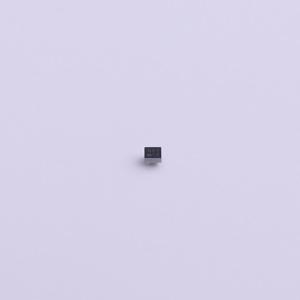

温馨提醒：图片仅供参考，商品以实物为准

TPS22915BYFPR

5.5V、2A、导通电阻37mΩ的负载开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS22915 具有输出放电功能的 5.5V、2A、39mΩ 负载开关
品牌名称: TI(德州仪器)
商品型号: TPS22915BYFPR
商品编号: C478464
商品封装: DSBGA-4
包装方式: 编带
商品毛重: 0.012克(g)

商品参数

商品概述

TPS22914/15 是一款小型、低导通电阻、单通道负载开关，具有受控的 slew rate。该设备包含一个N沟道MOSFET，可以在1.05V至5.5V的输入电压范围内工作，并支持最大连续电流为2A。开关通过开和关输入控制，能够直接与低电压控制信号接口。

小巧的尺寸和低导通电阻使该设备非常适合用于空间受限、电池供电的应用。开关的宽输入电压范围使其成为多种不同电压轨的通用解决方案。设备受控的上升时间大大减少了由于大容量负载电容引起的浪涌电流，从而减少或消除了电源电压下降。TPS22915 通过集成一个143-Ω下拉电阻来进一步减小整体解决方案尺寸，以便在开关关闭时实现快速输出放电 (QOD)。

TPS22914/15 采用小型、节省空间的0.78 mm x 0.78 mm、0.4-mm间距、0.5-mm高度4引脚晶圆级芯片规模 (WCSP) 封装 (YFP)。该设备的工作环境温度范围为-40°C至+105°C。

应用领域

智能手机、移动电话
超薄、Ultrabook/ 笔记本电脑
平板电脑、平板手机
可穿戴技术
固态硬盘
数码相机

优惠活动

9.9折

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	输入控制逻辑	高电平有效

	属性	参数值
	最大连续电流	2A
	工作电压	1.05V~5.5V
	导通电阻	37mΩ
	工作温度	-40℃~+85℃
