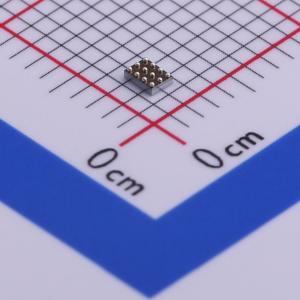

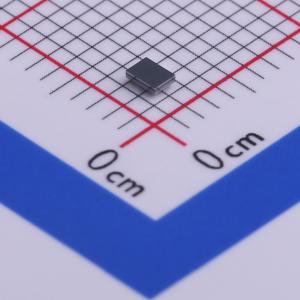

温馨提醒：图片仅供参考，商品以实物为准
TXS0104EYZTR
24Mbps 4位双向电平转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TXS0104E 用于漏极开路应用的 4 位双向电压电平转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TXS0104EYZTR
- 商品编号
- C478473
- 商品封装
- DSBGA-12
- 包装方式
- 编带
- 商品毛重
- 0.014克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 输入信号 | - | |
| 输出信号 | - | |
| 数据速率 | 24Mbps | |
| 工作电压(VCCA) | 1.65V~3.6V | |
| 工作电压(VCCB) | 2.3V~5.5V | |
| 元件数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 每个电路通道数 | 4 | |
| 输出类型 | 开漏；推挽式 | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 自动方向检测；输出使能高阻；集成上拉电阻 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 接口类型 | - | |
| 芯片类型 | 电平转换器 |
商品概述
TXS0104E是一款面向开漏和推挽应用的4位双向电压电平转换器，该4位同相转换器采用两个独立可配置电源轨，A端口跟踪VCCA，VCCA支持的电源电压范围为1.65 V~3.6 V，VCCA必须小于或等于VCCB；B端口跟踪VCCB，VCCB支持的电源电压范围为2.3 V~5.5 V，可实现1.8 V、2.5 V、3.3 V以及5 V任意电压节点之间的低压双向转换。当输出使能OE输入为低电平时，所有输出都将置于高阻状态，TXS0104E的OE输入电路由VCCA供电；为确保上电或掉电过程中保持高阻状态，OE应当通过下拉电阻接地，电阻的最小值由驱动器的电流源能力确定。
商品特性
- 不需要方向控制信号
- 最大数据速率：推挽模式24Mbps，开漏模式2Mbps
- 提供NanoFree封装
- A端口电压范围1.65 V~3.6 V，B端口电压范围2.3 V~5.5 V，满足VCCA ≤ VCCB
- 不需要电源时序排序，VCCA或VCCB均可先上电
- 闩锁性能超过100mA，符合JESD 78 II类标准
- 静电放电保护符合JESD 22标准：A端口可承受2000V人体模型、200V机器模型、1000V充电器件模型放电；B端口可承受15000V人体模型、200V机器模型、1000V充电器件模型放电
- B端口满足IEC 61000-4-2静电放电防护要求，可承受±8kV接触放电、±10kV空气间隙放电
应用领域
- 手机
- 智能手机
- 平板电脑
- 台式个人电脑
