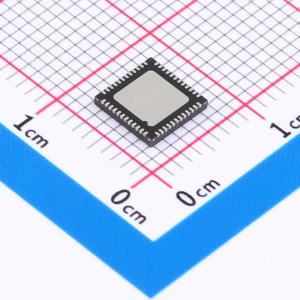

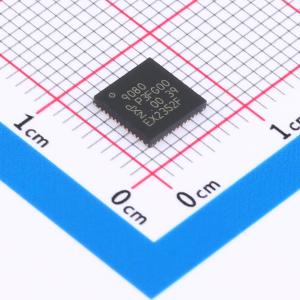

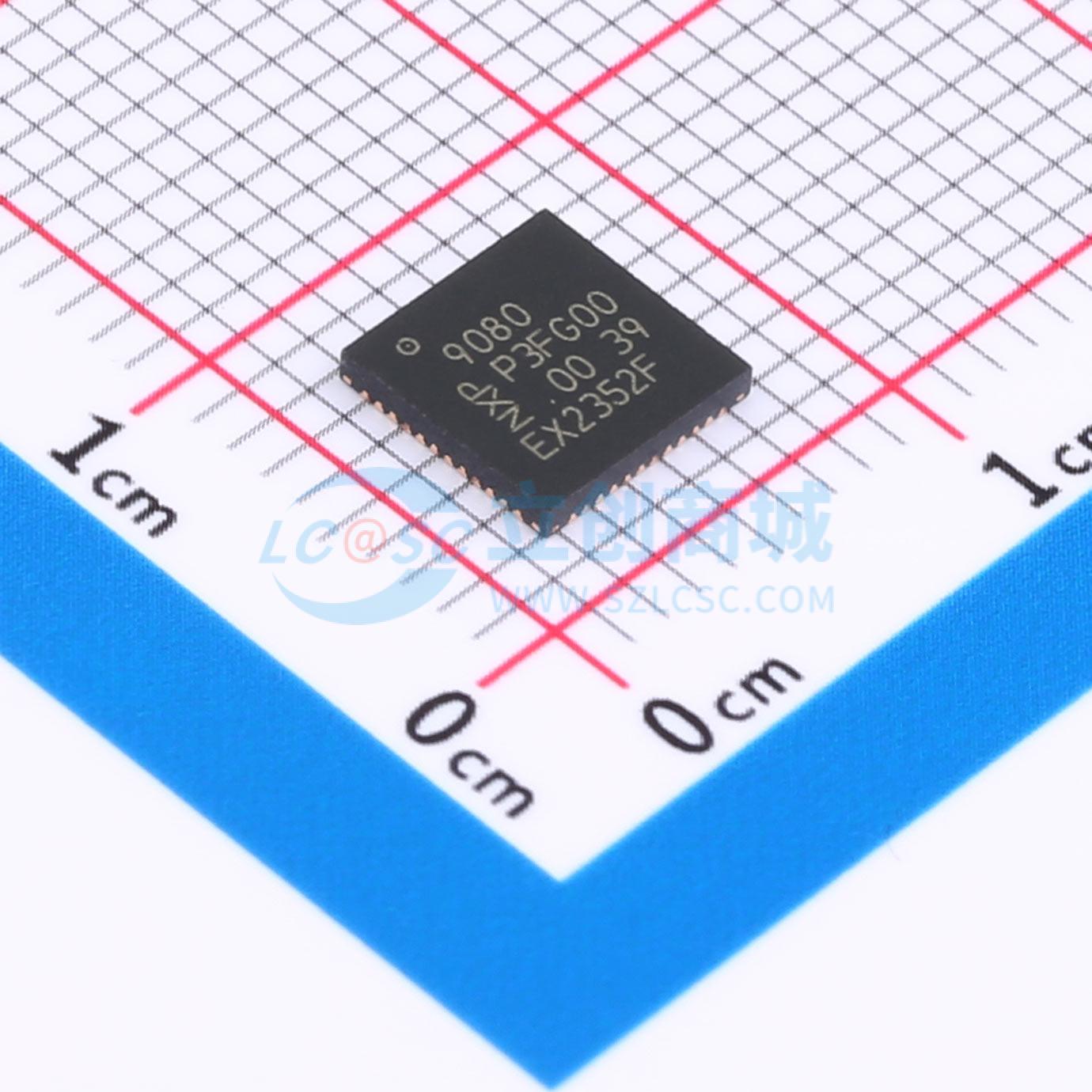

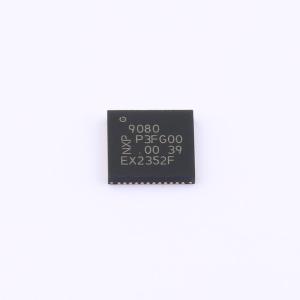

QN9080DHNY

QN908x是一款超低功耗蓝牙低能耗无线MCU，集成了片上存储器、USB 2.0全速兼容设备接口和16位ADC，适合蓝牙智能应用。 QN9080集成了一个32位ARM Cortex - M4F内核，支持兼容蓝牙低能耗(v5.0)的无线电、链路控制器、Host协议栈和多种GATT profile。32位ARM Cortex - M4F MCU和片上存储器提供了额外的信号处理和范围，可运行应用以实现真正的单芯片蓝牙低能耗(v5.0)解决方案。 QN908x使用多层AHB矩阵将ARM Cortex - M4总线和其他总线主机灵活地连接到外设上，优化了整体性能。 QN908x是一款具有10 mW峰值功率的高性能蓝牙低能耗SoC单芯片平台，使可穿戴设备、健康产品以及运动和健身追踪器等最终产品的开发变得更便利。此类最终产品还包括零售信标、互联智能家电、智能遥控器、HID设备、资产跟踪器和家居自动化。 QN9080集成了兼容蓝牙低能耗(v5.0)的无线电、链路控制器、Host协议栈和多种GATT profile，为蓝牙智能应用提供了单芯片解决方案。集成的32位ARM Cortex - M4F MCU带有片上闪存以及多种模拟和数字外设，可提供更高效的数据融合引擎，适合需要大量传感器融合计算的应用。 其他系统特性包括完全集成式DC - DC转换器、LDO、低功耗睡眠定时器、电池监控器、高分辨率ADC和GPIO，可降低整体系统成本并减小尺寸。 QN908x的电源电压范围为1.62 V至3.6V，有很低的工作电流，及超低功耗睡眠模式，可以延长电池寿命，使用一个纽扣电池即可工作很久。

• 真正的单芯片蓝牙低能耗(v5.0) SoC解决方案
• 集成式蓝牙LE无线电、协议栈和应用配置文件
• 支持中央和外设角色
• 支持同时做主机/从机
• 同时支持16个链接
• 支持安全连接
• 支持数据包长度扩展
• Wifi/蓝牙LE共存接口
• 48位唯一蓝牙设备地址
• 射频：
  • -1Mbps模式下的RX灵敏度为95dBm，2Mbps模式下的RX灵敏度为 - 92dBm（LDO模式）
  • -1Mbps模式下的RX灵敏度为94dBm，2Mbps模式下的RX灵敏度为 - 91.5dBm（DC - DC转换器模式）
  • 快速可靠的RSSI，步长为1dB
  • TX输出功率从 - 20 dBm到2 dBm
  • 集成巴伦的单端射频端口
  • 通用FSK调制，编程数据传输速率从250Kbps到2Mbps
  • 符合全球无线电频率法规
• 极低功耗：
  • 单电源电压范围为1.62 V至3.6 V
  • 集成式DC - DC降压转换器和LDO
  • 1.0 μA掉电1模式，通过GPIO唤醒
  • 2.5 μA掉电0模式，通过32 kHz睡眠定时器、RTC和GPIO唤醒
  • 3.5 mA RX电流，DC - DC转换器启用（3 V电源、1Mbps模式下）
  • 5.0 mA RX电流，DC - DC转换器启用（3 V电源、2Mbps模式下）
  • 3.5 mA TX电流（TX功率为0 dBm），DC - DC转换器启用（3 V电源、1Mbps模式和2Mbps模式下）
• ARM Cortex - M4内核（版本：r0p1）：
  • ARM Cortex - M4处理器，工作频率高达32 MHz
  • 浮点单元(FPU)和内存保护单元(MPU)
  • ARM Cortex - M4内置可嵌套中断向量控制器(NVIC)
  • 串行线调试(SWD)，带有6个指令断点、2个文字比较器和4个观察点，包括增强调试功能的串行线输出(SWO)
  • 系统节拍定时器
• 片上存储器：
  • 512 kB片上可编程闪存和2 kB页擦除与写入
  • 128 kB SRAM
  • 256 kB ROM
• ROM API支持：
  • 闪存在系统编程(ISP)
• 串行接口：
  • 4个Flexcomm串行外设
  • Flexcomm0支持USART协议，Flexcomm1支持USART和I2C，Flexcomm2支持SPI和I2C，Flexcomm3支持SPI
  • 每个Flexcomm均带有一个FIFO
  • I2C总线接口支持快速模式，并具有多地址识别和监控模式
  • USB 2.0（全速）设备接口
  • 两个正交解码器
  • SPI闪存接口(SPIFI)使用4条数据线的SPI总线超集来访问片外四通道SPI闪存，其速率远高于标准SPI或SSP接口
  • 支持带有1或4条数据线的SPI存储器
• 数字外设：
  • DMA控制器，带20条通道，可访问存储器和支持DMA的外设
  • 多达35个通用输入输出(GPIO)引脚，具备可配置上拉/下拉电阻
  • GPIO寄存器通过AHB快速访问
  • 32个GPIO可选为引脚中断(PINT)，由上升输入沿、下降输入沿触发
  • AES - 128安全协处理器
  • 随机数生成器(RNG)
  • CRC引擎
  • 融合信号处理器(FSP)用于数据融合和机器学习算法，与软件处理相比，功耗低
• 模拟外设：
  • 16位ADC，提供8个外部输入通道，采样速率高达32采样/秒，并带有多个内部和外部触发输入
  • 集成式温度传感器连接至一个内部专用ADC通道
  • 集成电池监视器连接至一个内部专用ADC通道
  • 8位1 M采样/秒通用DAC
  • 多达8个通道的集成式电容感应，能够将MCU从低功耗状态唤醒
  • 两个超低功耗模拟比较器，能够将MCU从低功耗状态唤醒
• 定时器：
  • 4个32位通用定时器或计数器，支持捕获输入和比较输出、PWM模式和外部计数输入
  • 睡眠定时器，可在掉电模式下工作和唤醒MCU
  • 32位实时时钟(RTC)，分辨率为1 s，在始终上电电源域下运行；可用于唤醒所有低功耗模式（包括掉电模式）
  • 看门狗定时器
  • SC定时器/PWM
• 32位ARM Cortex - M4蓝牙低能耗微控制器：
  • 16 MHz或32 MHz晶体振荡器，可用作系统和射频基准
  • 32 kHz片上RC振荡器
  • 32.768 kHz晶体振荡器
• 电源控制：
  • 可编程电源管理单元(PMU)，可以最大限度地降低功耗
  • 节能模式：睡眠和掉电
  • 上电复位(POR)
  • 掉电检测(BOD)，为中断和强制复位设有独立的阈值
• 单电源1.62 V至3.6 V
• 工作温度范围为 - 40°C至 + 85°C
• 提供6×6 HVQFN48和3.28×3.20 mm WLCSP封装

• 可穿戴设备
• 健康产品
• 运动和健身追踪器
• 零售信标
• 互联智能家电
• 智能遥控器
• HID设备
• 资产跟踪器
• 家居自动化
