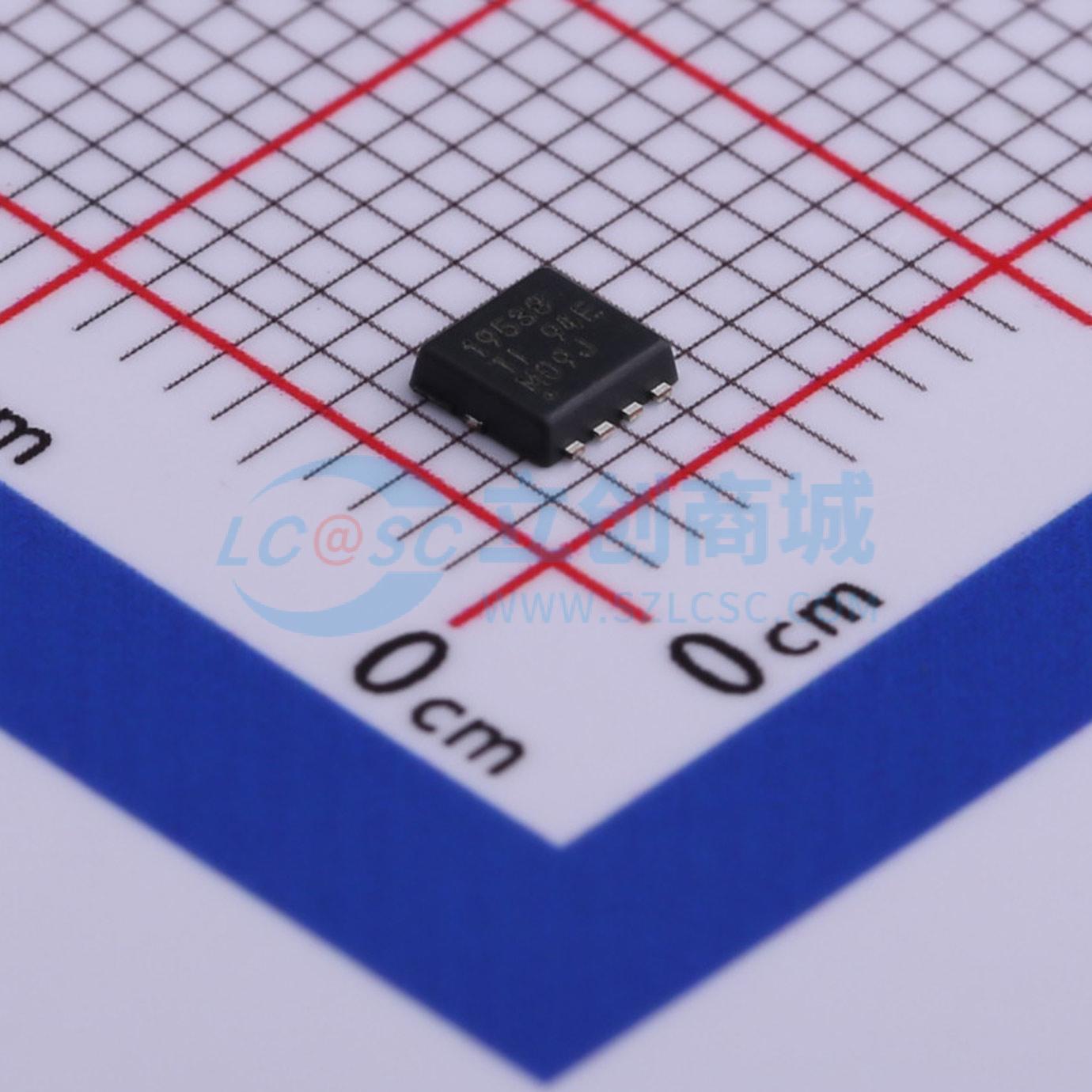

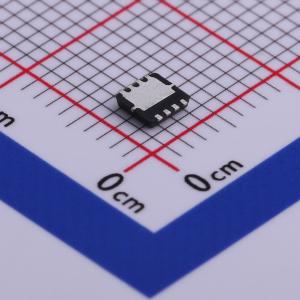

CSD19538Q3A
1个N沟道 耐压:100V 电流:15A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CSD19538Q3A 采用 3mm x 3mm SON 封装的单路、61mΩ、100V、N 沟道 NexFET™ 功率 MOSFET
- 品牌名称
- TI(德州仪器)
- 商品型号
- CSD19538Q3A
- 商品编号
- C478471
- 商品封装
- VSONP-8(3.3x3.3)
- 包装方式
- 编带
- 商品毛重
- 0.182克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 15A | |
| 导通电阻(RDS(on)) | 49mΩ@10V,5A | |
| 耗散功率(Pd) | 2.8W | |
| 阈值电压(Vgs(th)) | 3.2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 4.3nC@10V | |
| 输入电容(Ciss) | 454pF@50V | |
| 反向传输电容(Crss) | 16.4pF@50V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 69pF |
商品概述
这款 100V、49mΩ、SON 3.3mm × 3.3mm NexFET 功率 MOSFET 旨在最小化导通损耗并减少 PoE 应用中的板面占用空间。 特性：
商品特性
- 超低 Qg 和 Qgd
- 低热阻
- 具有雪崩能力
- 无铅
- 符合 RoHS
- 无卤素
- SON 3.3mm × 3.3mm 塑料封装
应用领域
- 以太网供电 (PoE)
- 电源设备 (PSE)
- 电机控制
