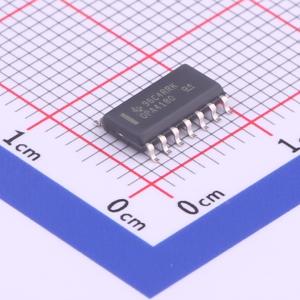

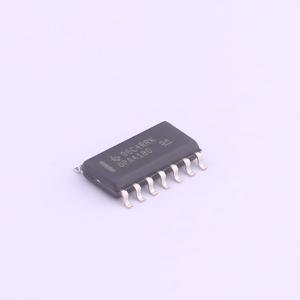

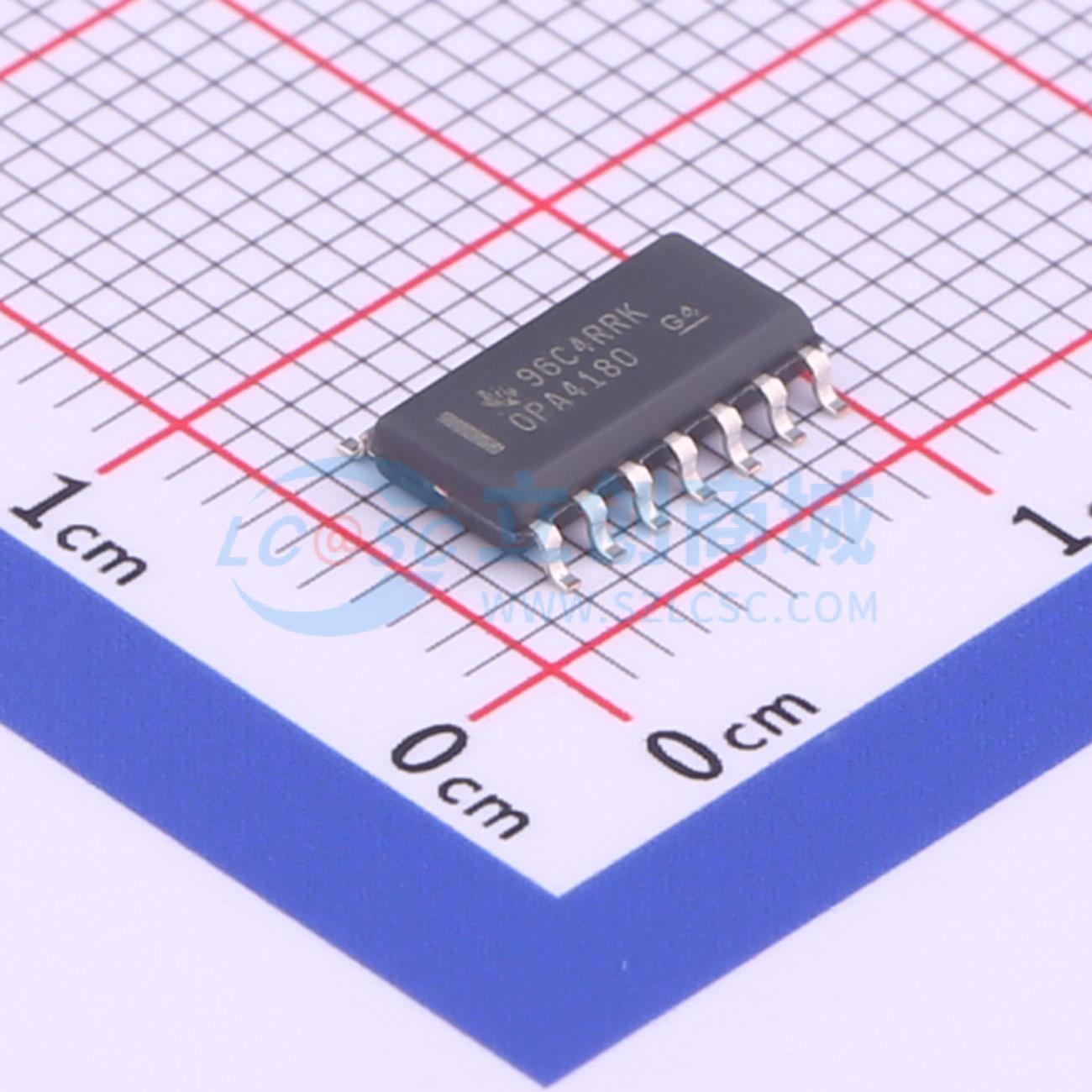

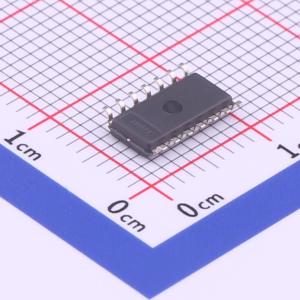

温馨提醒：图片仅供参考，商品以实物为准
OPA4180IDR
OPAx180 零漂移、36V 轨到轨输出、低噪声、温漂 0.1μV/℃ 运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA4180 0.1 μV/C 温漂、四通道、低噪声、轨到轨、36V 零温漂运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA4180IDR
- 商品编号
- C473902
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 四路 | |
| 增益带宽积(GBP) | 2MHz | |
| 输入偏置电流(Ib) | 250pA | |
| 输入失调电压(Vos) | 15uV | |
| 共模抑制比(CMRR) | 114dB | |
| 压摆率(SR) | 0.8V/us | |
| 输出电流 | 18mA | |
| 轨到轨 | 轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 100nV/℃ | |
| 静态电流(Iq) | 450uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 36V | |
| 双电源(Vee ~ Vcc) | -18V~-2.25V；2.25V~18V | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 10nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 3.4nA |
商品概述
OPA180、OPA2180和OPA4180运算放大器采用德州仪器（TI）专有的零漂移技术，可同时实现低失调电压（75 μV），且随时间和温度的漂移近乎为零。这些微型、高精度、低静态电流运算放大器具有高输入阻抗，输出摆幅可在距电源轨18 mV范围内实现轨到轨。输入共模范围包含负电源轨。可使用4 V至36 V（±2 V至±18 V）的单电源或双电源供电。 双通道版本提供VSSOP - 8和SOIC - 8封装。四通道版本提供SOIC - 14和TSSOP - 14封装。单通道和四通道封装产品（OPA180和OPA4180）的工作温度范围为 - 40°C至 + 125°C，双通道封装产品（OPA2180）的工作温度范围为 - 40°C至 + 105°C。
商品特性
- 低失调电压：75 μV（最大值）
- 零漂移：0.1 μV/°C
- 低噪声：10 nV/√Hz
- 极低的1/f噪声
- 出色的直流精度：
- 电源抑制比（PSRR）：126 dB
- 共模抑制比（CMRR）：114 dB
- 开环增益（AOL）：120 dB
- 静态电流：525 μA（最大值）
- 宽电源范围：±2 V至±18 V
- 轨到轨输出：输入包含负电源轨
- 低偏置电流：250 pA（典型值）
- 射频干扰（RFI）滤波输入
- 微型封装
应用领域
- 电桥放大器
- 应变计
- 测试设备
- 传感器应用
- 温度测量
- 电子秤
- 医疗仪器
- 电阻式热探测器
- 精密有源滤波器
