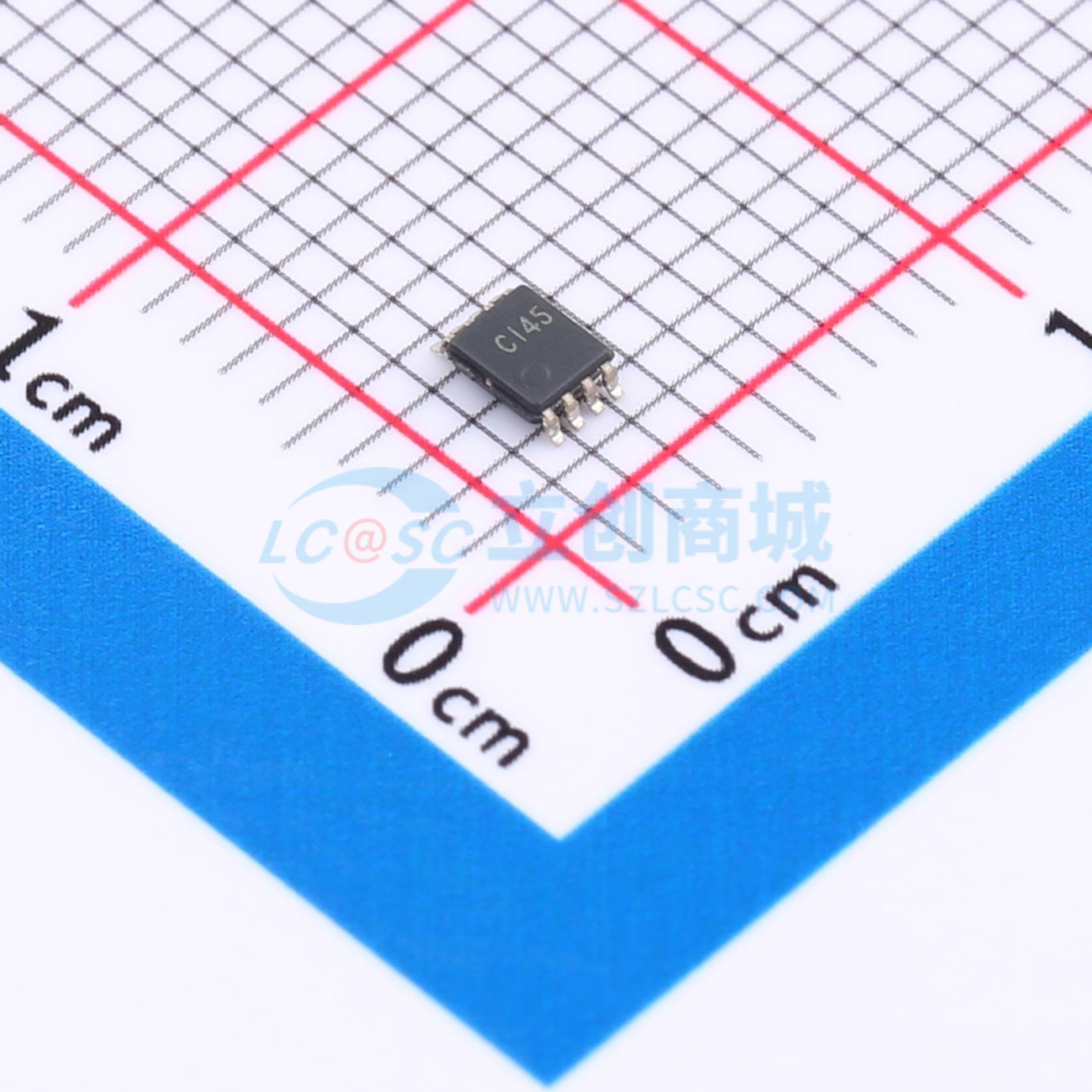

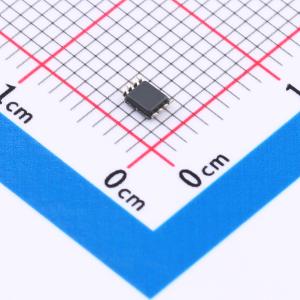

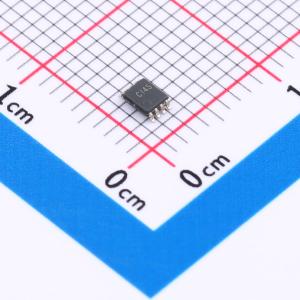

温馨提醒：图片仅供参考，商品以实物为准

SN74LVC2T45DCU(LX)

双电源带三态控制的2路总线收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74LVC2T45是一款具有可配置电压转换和三态输出的2位双电源总线收发器。
品牌名称: LX(灵星芯微)
商品型号: SN74LVC2T45DCU(LX)
商品编号: C45384873
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 0.051067克(g)

商品参数

商品概述

SN74LVC2T45和SN74LVCH2T45是带三态输出的2路双电源转换收发器，可实现双向电平转换。它们具有两个2路输入输出端口（nA和nB），一个方向控制输入（DIR）和双电源引脚（VCC(A)和VCC(B)）。VCC(A)和VCC(B)均可在1.2V和5.5V之间的任何电压下供电，从而使该器件适合在任何低压节点之间转换（1.2V，1.5V，1.8V，2.5V，3.3V和5.0V）。引脚nA和DIR由VCC(A)供电，引脚nB由VCC(B)供电。DIR为高电平时，数据从nA到nB传输，DIR为低电平时，数据从nB到nA传输。 IOFF使得该电路完全适用于具有局部掉电的应用。IOFF电路禁止输出，以防止在断电时有害电流回流电路。在挂起模式下，当VCC(A)或VCC(B)处于GND电平时，A端口和B端口都处于高阻态。 SN74LVCH2T45中的总线保持电路使得未使用或悬空的数据输入口保持在有效逻辑电平。

商品特性

宽电源电压范围：VCC(A)：1.2V~5.5V，VCC(B)：1.2V~5.5V
最大数据速率：
- 420 Mbps（在输入端为3.3V，输出端为5.0V时）
- 210 Mbps（在输入端为1.2V~5.5V，输出端为3.3V时）
- 140 Mbps（在输入端为1.2V~5.5V，输出端为2.5V时）
- 75 Mbps（在输入端为1.2V~5.5V，输出端为1.8V时）
- 60 Mbps（在输入端为1.2V~5.5V，输出端为1.5V时）
挂起模式
±24mA输出驱动（VCC = 3.0V）
输入端电压可达5.5V
低功耗：最大ICC为16uA
IOFF电路可兼容局部掉电工作方式
工作环境温度范围：-40°C~+125°C
封装形式：VSSOP8/TSSOP8

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输出类型	三态
	工作电压	1.2V~5.5V
	元件数	1
	每个元件位数	2

	属性	参数值
	通道类型	双向
	系列	74LVC
	工作温度	-40℃~+125℃
	传播延迟(tpd)	5.3ns@3.3V,50pF
