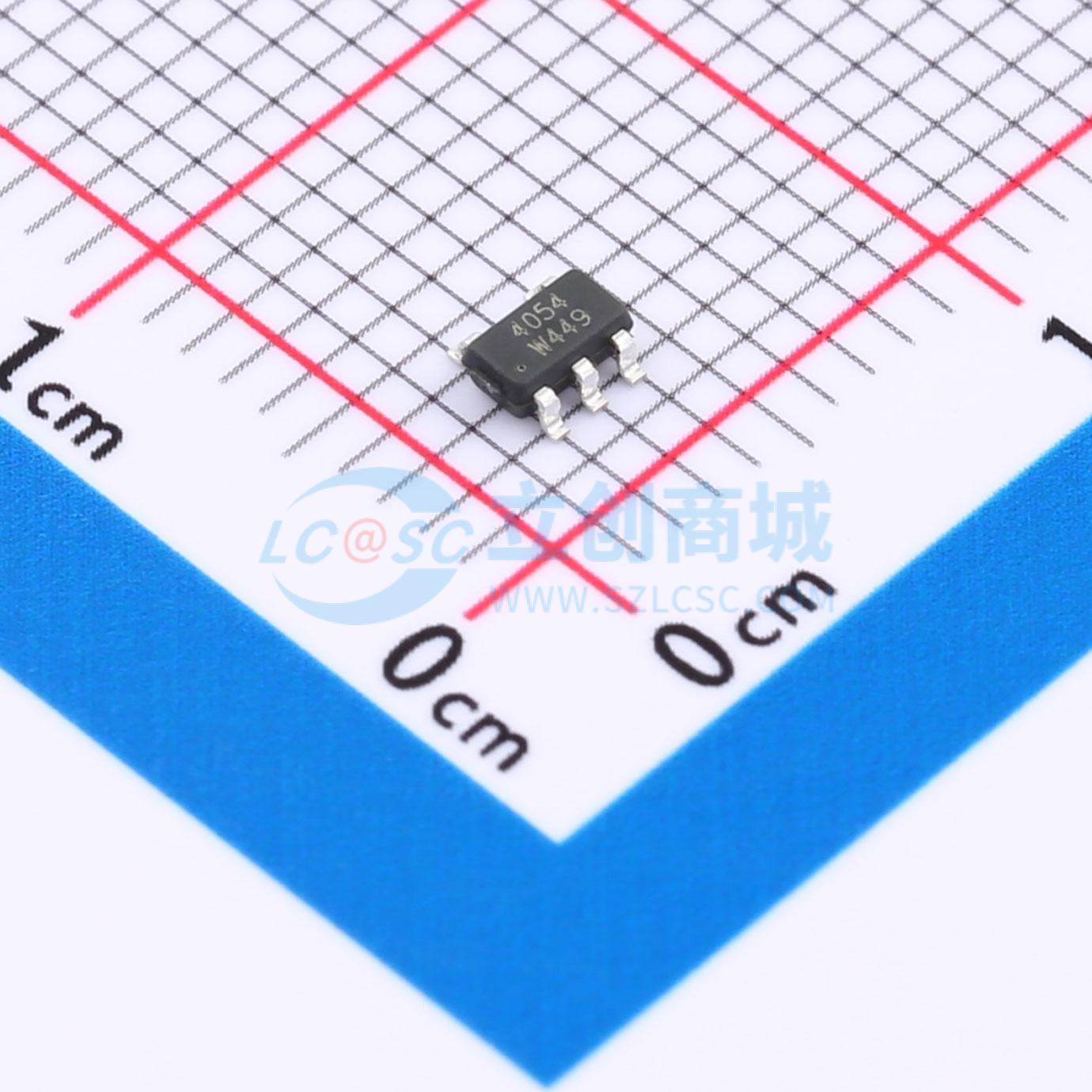

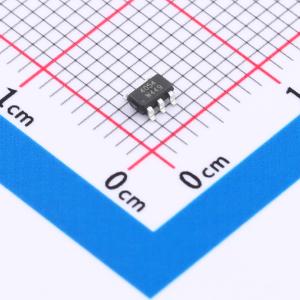

TP4054(LX)

线性锂电池充电器

描述: TP4054是一款充电电流高达500mA，预充电压4.2V的单节锂电池充电管理芯片。
品牌名称: LX(灵星芯微)
商品型号: TP4054(LX)
商品编号: C45384876
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.039933克(g)

商品参数

商品概述

TP4054是一款单节锂电池充电管理芯片，采用涓流/恒流/恒压充电方式。充电电压设定为4.2V，充电电流可通过外部电阻设定。当电池电压达到设置值后，充电电流降至设定值的1/10时，TP4054停止充电，芯片进入待机模式，电源电流小于100uA。当去除电源后，TP4054自动进入低功耗待机状态，电池漏电流小于1uA。TP4054集成了欠压锁定、自动充电和状态指示引脚。

商品特性

可设定充电电流高达500mA
涓流/恒流/恒压工作
预充电压：4.2V±1%
充电状态指示
C/10充电终止
充电过温保护
SOT23 - 5封装

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.25V~5.5V
	最大充电电流	545mA
	充电饱和电压	4.2V
	电池类型	锂电池

	属性	参数值
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	不支持
	0V电池充电	不支持
	静态电流(Iq)	25uA
