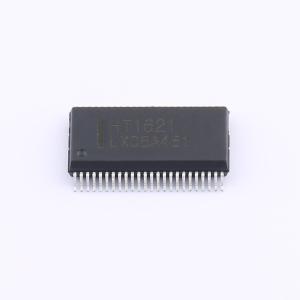

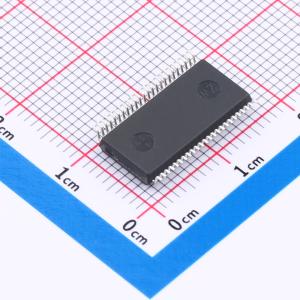

HT1621(LX)

描述: HT1621是一款最大可驱动32×4点的LCD显示屏的LCD驱动控制器。
品牌名称: LX(灵星芯微)
商品型号: HT1621(LX)
商品编号: C45384810
商品封装: SSOP-48
包装方式: 管装
商品毛重: 1.099585克(g)

商品参数

商品概述

是一款LCD驱动控制器，最大可驱动 32×4 点的LCD显示屏。电路内置串行通信接口，能直接与主控设备相连进行功能设置。内置显示数据RAM，可将RAM中数据映射到LCD显示。电路内置LCD偏置电阻，可以最小外围实现LCD驱动功能。电路内置时钟、蜂鸣器、WDT/时基发生器等功能，可适用于多种LCD模块和显示子系统。

商品特性

工作电压：2.4V~5.5V
最大 32×4 模式，4COM，32SEG
可选择1/2或1/3偏置和1/2、1/3或1/4占空比LCD显示
内置偏置电阻
VLCD引脚用来调整LCD工作电压
内部 32×4bit显示RAM
内部256kHz RC振荡器
外部 32kHz 晶振或256kHz频率输入
内置串行接口
八个时基/WDT时钟的时钟源
可选择频率的蜂鸣器驱动信号
支持低功耗待机模式
工作环境温度：-40~85°C
封装形式：SOP24/SSOP24/SOP28/QFP44/SSOP48/LQFP48

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LCD驱动
	显示配置(段)	-
	工作电压	2.4V~5.5V
	接口类型	3线串行接口
	占空比	-
	工作电流	60uA

	属性	参数值
	偏压	-
	工作温度	-40℃~+85℃
	显示配置(位)	32x4 bit
	频率	256kHz；32.768kHz
	静态电流	0.1uA
	耗散功率(Pd)	-
