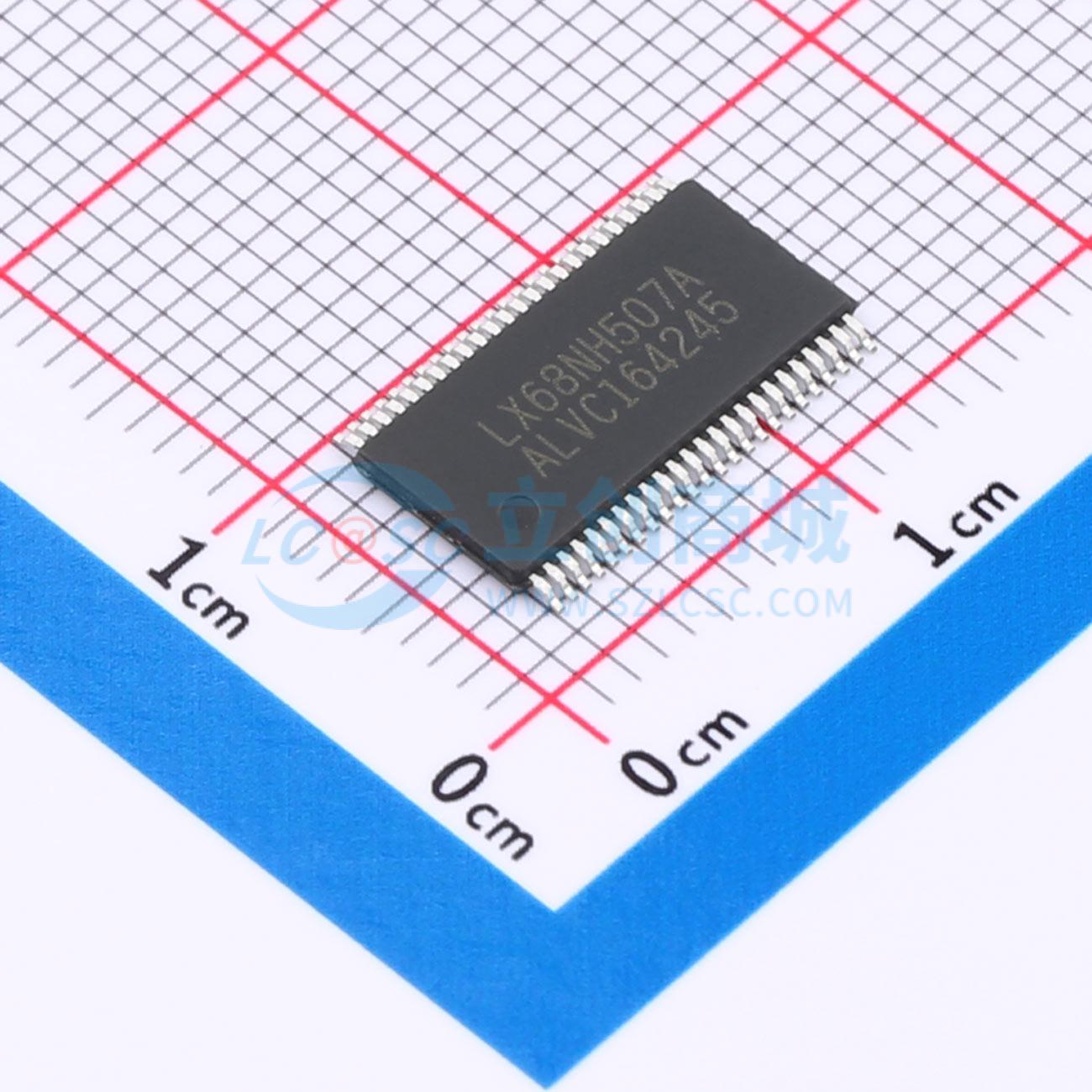

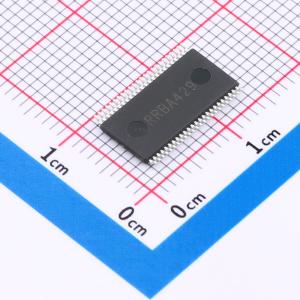

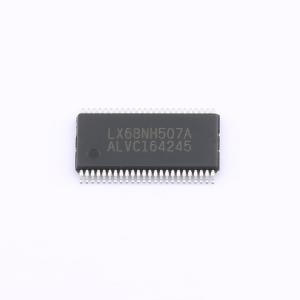

SN74ALVC164245DGG(LX)

双电源带三态控制的16路总线收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74ALVC164245是一款具有三态输出的16位2.5V至3.3V/3.3V至5V电平转换收发器。
品牌名称: LX(灵星芯微)
商品型号: SN74ALVC164245DGG(LX)
商品编号: C45384875
商品封装: TSSOP-48
包装方式: 编带
商品毛重: 0.44935克(g)

商品参数

商品概述

SN74ALVC164245是一款高性能，低功耗，低压，硅栅CMOS器件，优于大多数先进的兼容TTL电平的CMOS系列。 SN74ALVC164245是一款双电源带三态控制的16路总线收发器。它设计用于在3V和5V的供电环境下，连接3V和5V总线。该设备可用作两个8位收发器或一个16位收发器。方向控制输入端口（1DIR和2DIR）确定数据流的方向。nDIR（高电平时）使数据从nAn端口到nBn端口。nDIR（低电平时）使数据从nBn端口到nAn端口。输出使能输入（1OE和2OE）为高电平时，通过将nAn和nBn端口置于高阻态来禁用它们。端口nAn，nOE和nDIR由VCC(A)供电，端口nBn由VCC(B)供电。在挂起模式下，当其中一个电源电压为零时，从非零电源到零电源将没有电流流动。nAn输出必须设置为高阻态，A总线上的电压必须小于Vdiode（典型值为0.7V）。VCC(B) ≥ VCC(A)（在挂起模式下除外）。

商品特性

5V耐压输入/输出，用于与5V逻辑接口
宽电源电压范围：3V端口（VCC(A)）：1.5V ~ 3.6V；5V端口（VCC(B)）：1.2V ~ 5.5V
CMOS低功耗
兼容TTL电平
控制输入电压范围为2.7V ~ 5.5V
输入高达5.5V的电压
VCC(A)或VCC(B) = 0V时高阻抗输出
温度范围为 - 40°C ~ +125°C
封装形式：TSSOP48/SSOP48

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交18单

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	TTL
	输出信号	TTL
	工作电压(VCCA)	1.5V~3.6V

	属性	参数值
	工作电压(VCCB)	1.2V~5.5V
	输出类型	三态
	工作温度	-40℃~+125℃
	特性	断电保护
