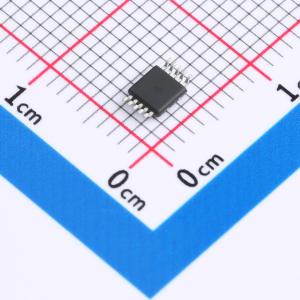

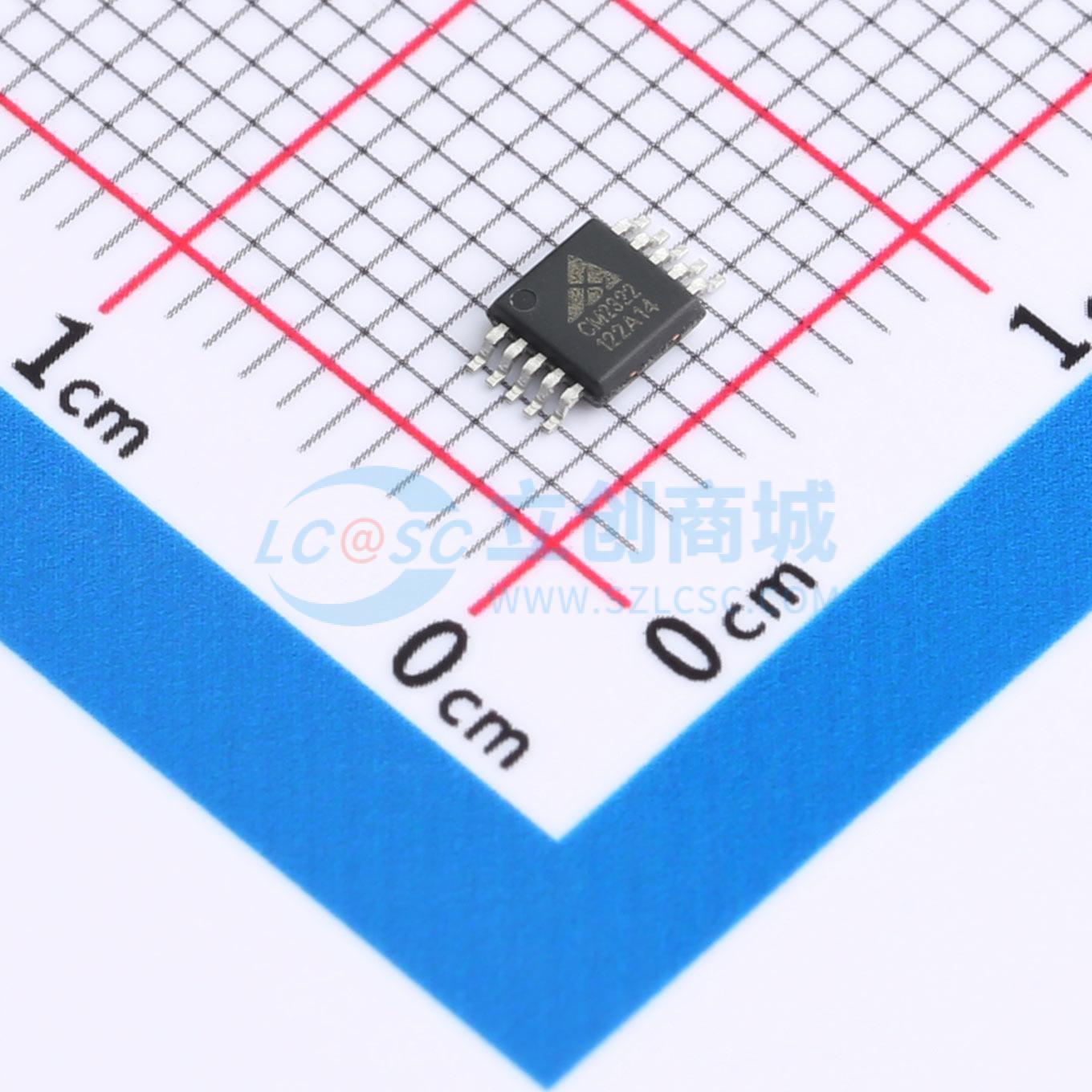

CM2322-MSOTA
差分输入、1MSPS采样率、18位SAR ADC ，对标AD7982 (-40℃~125℃)
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 差分输入、1MSPS采样率、18位SAR ADC ，对标AD7982 (-40℃~125℃)
- 品牌名称
- CIMO(士模微)
- 商品型号
- CM2322-MSOTA
- 商品编号
- C45359042
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.055克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 18 | |
| 采样率 | 1MHz | |
| 通道数 | 1 | |
| 工作电压 | 1.71V~1.89V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | 1.2LSB | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 97.3dB | |
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | - | |
| 基准电压源 | 外置 | |
| 可变增益 | 不支持 | |
| ADC架构 | SAR | |
| 静态电流 | 700nA | |
| 功能特性 | 双极性输入；多芯片同步 |
商品概述
CM2322 是一款 18 位、逐次逼近型模数转换器，采用单电源供电。它内置一个低功耗、高速、18 位采样的 ADC 和一个多功能串行接口。在 CNV 上升沿，该器件对 IN+ 与 IN- 引脚之间的差分电压进行采样，这两个输入引脚上的信号通常相位相反，电压摆幅在 0V 至 VREF 之间。基准电压 VREF 由外部提供，可独立于电源电压 VDD，其功耗与采样率呈正比例变化关系。利用 SPI 接口的 SDI 输入引脚，可以采用菊花链方式连接多个 ADC，并提供一个可选的繁忙指示。通过独立的 VIO 电源，该芯片可与 1.8V、2.5V、3V 和 5V 逻辑电平兼容。CM2322 采用 MSOP10 和 DFN10 封装，最佳工作温度范围为 -40°C ~ 125°C。
商品特性
- 单电源供电：1.8V
- 逻辑接口电压：1.8V、2.5V、3V、5V
- 真差分模拟输入范围：±VREF
- 18 位分辨率、无失码
- 采样率：1MSPS
- 积分非线性：典型值为 ±1.2LSB (VREF = 5V)
- 动态范围：99dB (VREF = 5V)
- 信噪比：97.5dB (fIN = 1kHz, VREF = 5V)
- 信纳比：97dB (f = 1kHz, VREF = 5V)
- 总谐波失真：-119dB (fIN = 1kHz, VREF = 5V)
- 串行接口：兼容 SPI/QSPI/MICROWIRE
- 支持以级联形式连接多个 ADC，提供繁忙指示
- 无流水线延迟
- 低功耗：3.3mW (1MSPS，仅 VDD)；5.7mW (1MSPS，总功耗)；55μW (10kSPS，总功耗)
- 封装：MSOP10 3mm × 3mm 和 DFN10 3mm × 3mm
应用领域
- 仪器仪表
- 自动化测试设备
- 高精度数据采集卡
- 医疗仪器
