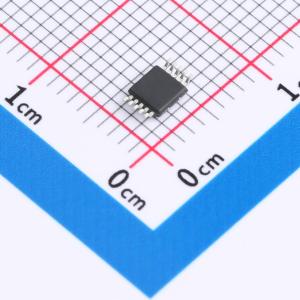

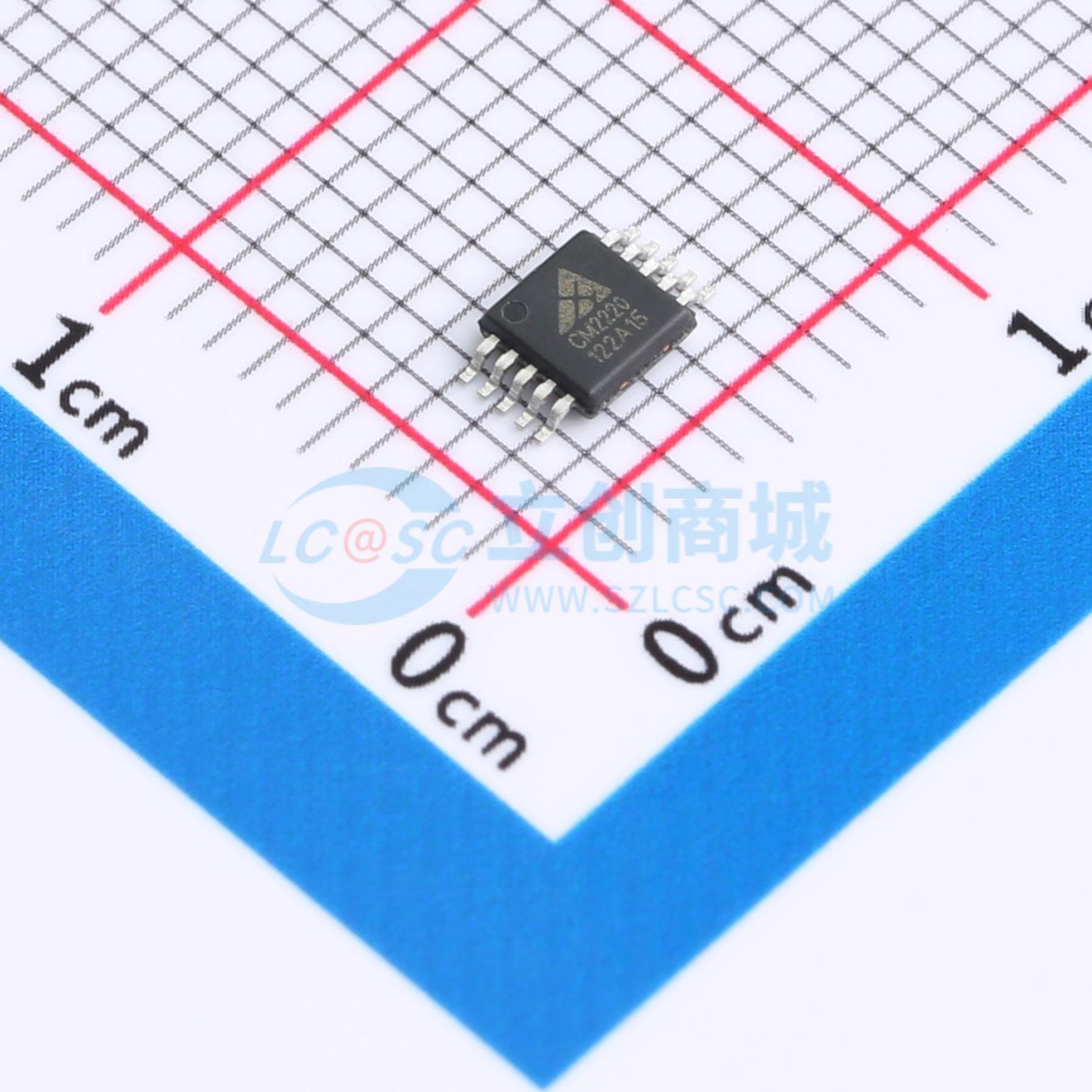

CM2220-MSOTA
单端输入、1MSPS采样率、16位SAR ADC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单端输入、1MSPS采样率、16位SAR ADC ，对标AD7980 (-40℃~125℃)
- 品牌名称
- CIMO(士模微)
- 商品型号
- CM2220-MSOTA
- 商品编号
- C45359043
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.0575克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 16 | |
| 采样率 | 1MHz | |
| 通道数 | 1 | |
| 工作电压 | 1.71V~1.89V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | 0.6LSB | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 91.4dB | |
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | - | |
| 基准电压源 | 外置 | |
| 可变增益 | - | |
| ADC架构 | SAR | |
| 静态电流 | 600nA | |
| 功能特性 | 多芯片同步 |
商品概述
一款16位逐次逼近型模数转换器，采用单电源供电。内置低功耗、高速16位采样ADC和多功能串行接口。在CNV上升沿对IN+与IN-管脚间的电压差进行采样，电压摆幅在0V至VREF之间。基准电压VREF由外部提供，可独立于电源电压VDD，其功耗与采样率呈正比例关系。利用SPI接口的SDI输入管脚，可采用菊花链方式连接多个ADC，并提供可选的繁忙指示。通过独立电源VIO，可与1.8V、2.5V、3V和5V逻辑兼容。采用MSOP10和DFN10封装，工作温度范围为-40℃ ~ 125℃。
商品特性
- 单电源供电：1.8V
- 逻辑接口电压：1.8V、2.5V、3V、5V
- 伪差分模拟输入范围：0V至VREF (VREF=2.5V ~ 5V)
- 16位分辨率，无失码
- 采样率：1MSPS
- 积分非线性：典型值为±0.6 LSB (VREF = 5V)
- 动态范围：92dB (VREF=5V)
- 信噪比：91.5dB (fIN = 1kHz, VREF = 5V)
- 信纳比：91dB (fIN = 1kHz, VREF = 5V)
- 总谐波失真：-115dB (fIN = 1kHz, VREF = 5V)
- 串行接口：兼容SPI/QSPI/MICROWIRE
- 支持以级联形式连接多个ADC，提供繁忙指示
- 无流水线延迟
- 低功耗：3.5mW (1MSPS，仅VDD)；5.2mW (1MSPS，总功耗)；50μW (10kSPS，总功耗)
- 封装：MSOP10 3mm × 3mm 和 DFN10 3mm × 3mm
应用领域
- 仪器仪表
- 自动化测试设备
- 高精度数据采集卡
- 医疗仪器
- 工业自动化设备
