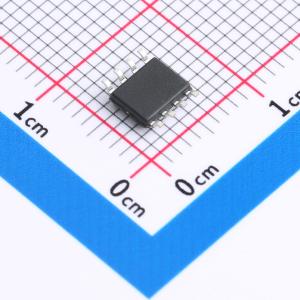

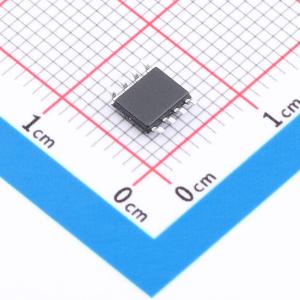

温馨提醒：图片仅供参考，商品以实物为准
CM4101-SOPTA
精密、双极性运算放大器，具有低失调电压、低温漂、高速、低噪声等特性, 对标OP27（-55℃~125℃）
- 描述
- 精密、双极性运算放大器，具有低失调电压、低温漂、高速、低噪声等特性, 对标OP27（-55℃~125℃）
- 品牌名称
- CIMO(士模微)
- 商品型号
- CM4101-SOPTA
- 商品编号
- C45359045
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.162克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 输入失调电压(Vos) | 10uV | |
| 输入失调电压温漂(Vos TC) | 440nV/℃ | |
| 增益带宽积(GBW) | 10MHz | |
| 压摆率(SR) | 2.6V/us | |
| 共模抑制比(CMRR) | 120dB |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 3nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 2nA | |
| 输入失调电流(Ios) | 4.5nA | |
| 工作温度 | -55℃~+125℃ | |
| 功能特性 | 内置补偿 |
商品概述
CM4101是一款精密运算放大器，具备低失调电压、低温漂、高速和低噪声等特性。其失调电压低至10μV，失调电压温漂低至0.6μV/℃，使其成为精密仪器仪表应用的理想选择。该器件在1kHz时的低噪声电压密度为3nV/√Hz，具有低1/f噪声拐点频率和高增益，能够对低电平信号进行精确的高增益放大。10MHz的增益带宽积和2.8V/µs的压摆率可在高速数据采集系统中提供出色的动态性能。 通过输入电流补偿技术，CM4101实现了低至3nA的输入偏置电流。在整个工作温度范围内，输入偏置电流和输入失调电流通常可分别保持在低于20nA和10nA。 CM4101的输出级具备良好的负载驱动能力，在600Ω负载下可实现±14.5V的输出摆幅，其低输出失真特性使其成为专业音频应用的理想选择。 CM4101的CMRR超过116dB，PSRR超过125dB，使电路设计人员能够实现以往仅分立式设计才能达到的性能水平。 该器件采用SOP8表贴窄体封装，额定工作温度范围为-55℃~125℃。
商品特性
- 低噪声：0.1μVₚ₋ₚ (0.1Hz~10Hz)，3nV/√Hz (@1kHz)
- 低失调电压：典型值为10μV
- 低失调电压温漂：最大值为0.6μV/℃
- 压摆率：典型值为2.8V/μs
- 增益带宽积：10MHz
- CMRR：124dB (VCM = ±14V)
- 高开环增益：130dB (R ≥ 2kΩ)
- SOP8 4.9mm × 3.9mm封装
应用领域
- 仪器仪表
- 精密信号调理
- PLL滤波
- 工业过程控制
- 音频
