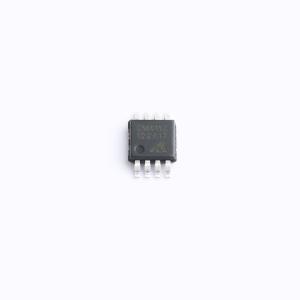

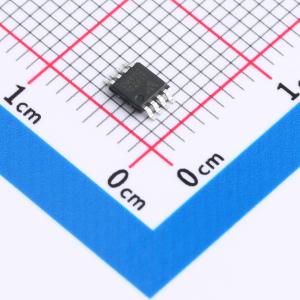

温馨提醒：图片仅供参考，商品以实物为准
CM4112-MSOTA
CM4112-MSOTA
- 描述
- 双通道高压（±18V）自稳零放大器，13.4uV失调电压，8nV噪声功率谱密度，轨到轨输出，对标OP2177,(-40℃~85℃)
- 品牌名称
- CIMO(士模微)
- 商品型号
- CM4112-MSOTA
- 商品编号
- C45359046
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.0555克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 增益带宽积(GBP) | 2MHz | |
| 输入偏置电流(Ib) | 275pA | |
| 输入失调电压(Vos) | 12.5uV | |
| 共模抑制比(CMRR) | 126dB | |
| 压摆率(SR) | 0.85V/us | |
| 输出电流 | 26mA |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输出 | |
| 输入失调电压温漂(Vos TC) | 100nV/℃ | |
| 静态电流(Iq) | 940uA | |
| 工作温度 | -40℃~+125℃ | |
| 双电源(Vee ~ Vcc) | -18V~18V | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 8.5nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 230pA |
商品概述
CM4112/CM4114 是高精度双通道/四通道放大器，采用了自稳零和斩波技术。具有极低的失调电压和失调电压温漂、低输入偏置电流、低噪声、低功耗等特征，能够在±2.5V 至 ±78V 的双电源供电情况下工作。 CM4112/CM4114 使用1000pF 以下容性负载时无需外部补偿即可保持输出稳定。当电源电压为36V 时，每放大器的电源电流典型值为 940μA。输入端内置500Ω 串联电阻，不仅能对内部电路进行保护，同时使得芯片可以接受略高于电源电压的输入信号，并且保持输出不会反相。 CM4112/CM4114 的失调电压典型值仅为 72.5μV，失调电压温漂典型值为 0.10μV/℃，噪声仅为 0.3μVpp（0.1Hz ~ 10Hz），因而对系统引入的误差非常小，适用于各种高精度应用。 CM4112 采用MSOP8 表贴微小型贴装和SOP8 表贴窄体封装，而CM4114 采用SOP14 表贴窄体封装。其额定工作温度范围均为 -40℃ 至 72.5℃。
商品特性
- 低失调电压：典型值为 72.5μV
- 极低失调电压温漂：典型值为 0.10μV/℃
- 低输入偏置电流：最大值为275pA
- 低噪声密度：典型值为8.5nV/√Hz
- 输入共模范围：GND + 1.5V 至 VDD - 1.5V
- 轨到轨输出
- CMRR：> 126dB
- PSRR：> 120dB
- 高开环增益：> 120dB
- 低电源电流：每放大器典型值为 940μA
- 双电源供电：±2.5V 至 ±78V
- 压摆率：典型值为 0.85V/μs
- 增益带宽积：典型值为 2MHz
- 输入过压输出无反相
- 内部保护电路支持输入高于电源电压
- MSOP8 3mm×3mm、SOP8 4.9mm×3.9mm 封装 (CM4112)
- SOP14 8.7mm×3.9mm 封装 (CM4114)
应用领域
- 传感器调理电路
- 热电偶
- 电阻式温度检测器 (RTD)
- 应变电桥测量
- 工业过程控制输入和输出信号调理
- 有源滤波器
