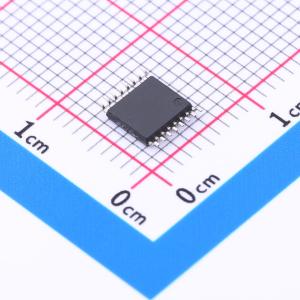

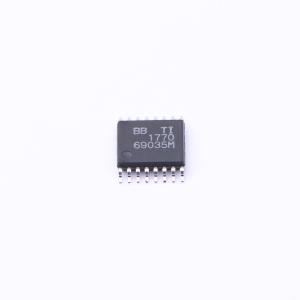

PCM1770PW

PCM1770和PCM1771器件是CMOS单片集成电路，在小型TSSOP - 16和VQFN - 20封装中集成了立体声数模转换器、耳机电路和支持电路。 数据转换器采用德州仪器（TI）的增强型多级Δ - Σ架构，该架构运用噪声整形和多级幅度量化技术，以实现出色的动态性能并提高对时钟抖动的容忍度。PCM1770和PCM1771器件支持多种行业标准音频数据格式，包括16至24位数据、左对齐、I²S等，便于与音频DSP和解码器设备接口。支持高达50 kHz的采样率。通过一个支持寄存器写入功能的三线串行控制端口，可访问全套用户可编程功能。 左对齐和I2S 44.1 kHz数字去加重 带混音功能的单声道模拟输入 无噗声噪声电路 • 3.3 V耐压 封装：TSSOP - 16和VQFN - 20

• 集成耳机放大器的多级DAC
• 模拟性能（VCC、VHP = 2.4 V）：
  • 动态范围：典型值98 dB
  • 0 dB时的总谐波失真加噪声（THD + N）：典型值0.1%
  • -20 dB时的THD + N：典型值0.04%
  • RL = 16 Ω时的输出功率；13 mW（立体声），26 mW（单声道）

• 便携式音频播放器
• 手机
• 个人数字助理（PDA）
• 其他需要低电压运行的应用
