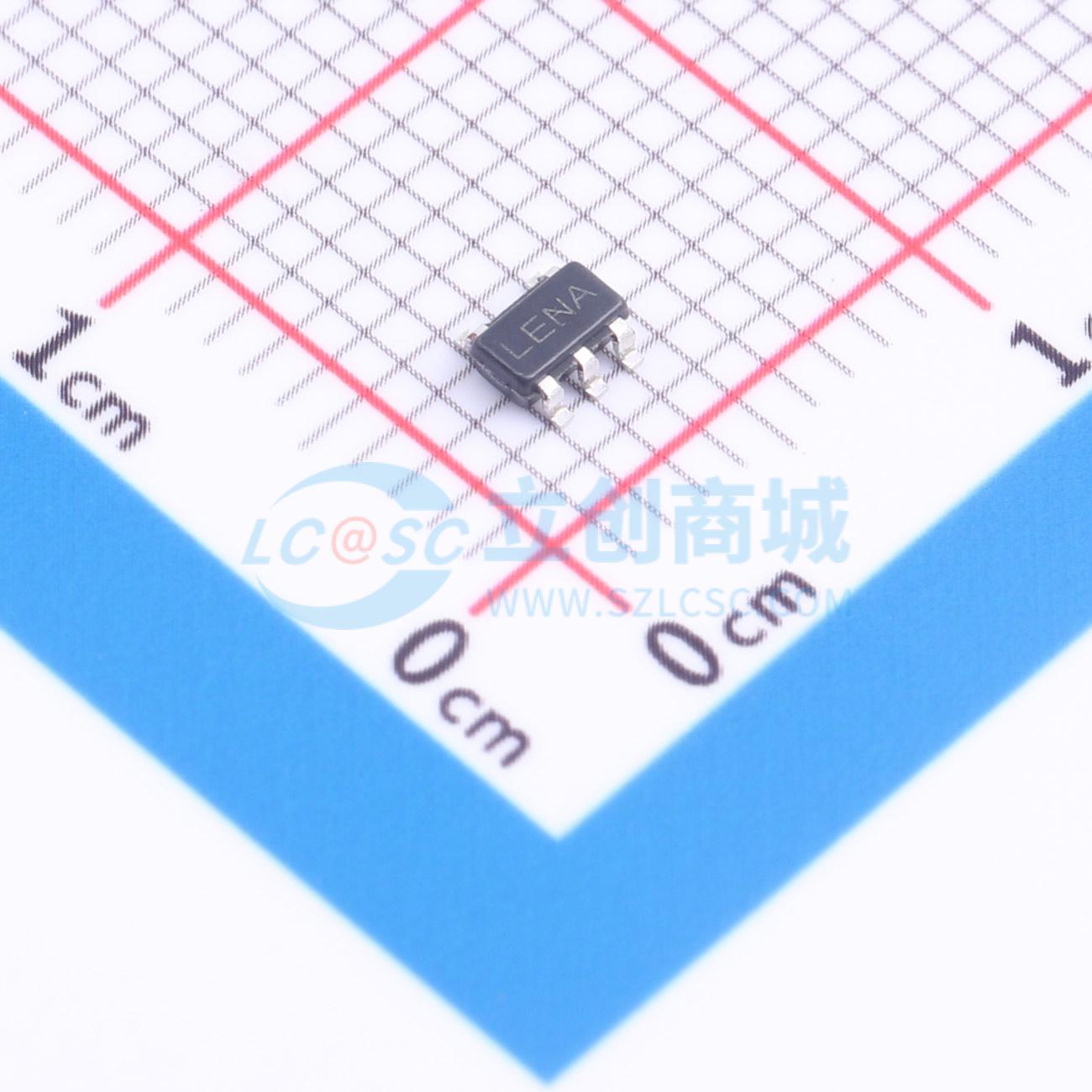

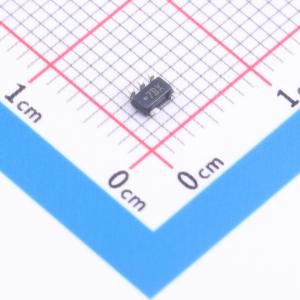

温馨提醒：图片仅供参考，商品以实物为准
LP2983AIM5-1.0/NOPB
1V 150mA 16V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LP2983 采用 SOT-23 封装且适用于 1.2V 输出电压的微功耗 150mA 稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LP2983AIM5-1.0/NOPB
- 商品编号
- C467079
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 16V | |
| 输出电压 | 1V | |
| 输出电流 | 150mA | |
| 电源纹波抑制比(PSRR) | 65dB@(1kHz) | |
| 压差 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | - | |
| 噪声 | 60uVrms | |
| 功能特性 | 使能控制；热关断；过流保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
LP2983是一款150mA输出电流的固定输出电压稳压器，针对输出电压≤1.2V的应用设计，可提供精确的稳压输出，采用优化的垂直集成PNP工艺，采用SOT-23封装。
商品特性
- 工作输入电源电压范围为2.2V~16V
- 输出电流可达150mA
- 输出阻抗典型值为0.3Ω，对应频率范围10Hz~1MHz
- 搭配低等效串联电阻输出电容器即可保持稳定工作
- 所有负载条件下接地引脚电流都较低
- A等级产品输出电压精度为1%
- 具备较高的峰值电流能力
- 电源电压范围宽，最大为16V
- 具备过温保护与过流保护功能
- 工作结温范围为-40℃~+125℃
- 仅需极少外部元器件
- 150mA负载下接地引脚电流典型值为825μA，1mA负载下典型值为75μA
- 输出电容器等效串联电阻低至零也可保持稳定，允许输出端使用陶瓷电容器
- 可提供1%输出公差的A等级产品
- SOT-23封装占用极小电路板空间
应用领域
- 蜂窝电话
- 掌上电脑、笔记本电脑
- 个人数字助理
- 摄录一体机、个人音响、照相机
