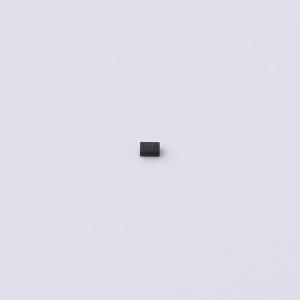

ESDA5B0M5D2
ESDA5B0M5D2
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 极性：双向 反向截止电压(Vrwm)：5V 击穿电压(VBR)：6V 钳位电压(Vc)@Ipp：20V 反向截止电压(Vrwm)：5V 击穿电压(最小值)：6V 峰值脉冲电流(Ipp)@tp=8/20μs：10A 最大钳位电压：20V
- 品牌名称
- TWGMC(迪嘉)
- 商品型号
- ESDA5B0M5D2
- 商品编号
- C4154802
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) |
| 属性 | 参数值 | |
|---|---|---|
| 类型 | ESD |
商品概述
EESAD5AB50BM05MD52D是一款双向TVS二极管，采用领先的单片硅技术，响应时间快，ESD钳位电压低，是保护电压敏感型高速数据线的理想解决方案。其电容超低，典型值为0.35pF，符合IEC 61000 - 4 - 2（ESD）标准，空气放电±20kV，接触放电±15kV。该器件采用超小型1.0x0.6x0.5mm无铅DFN封装。尺寸小、电容超低且具备高ESD浪涌保护能力，使EESAD5AB50BM05MD52D成为保护手机、数字视频接口及其他高速端口的理想选择。
商品特性
- 超小型封装：1.0x0.6x0.5mm
- 超低电容：典型值0.35pF
- 超低泄漏：纳安级
- 低工作电压：5V
- 低钳位电压
- 双引脚无引线封装
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±20kV 接触放电：±15kV
- IEC 61000 - 4 - 5（雷击）4A（8/20μs）
- 符合RoHS标准
应用领域
- 智能手机
- 显示端口
- MDDI端口
- USB端口
- 数字视频接口（DVI）
- PCI Express和串行SATA端口
