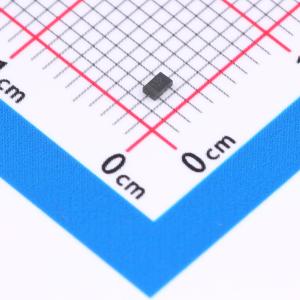

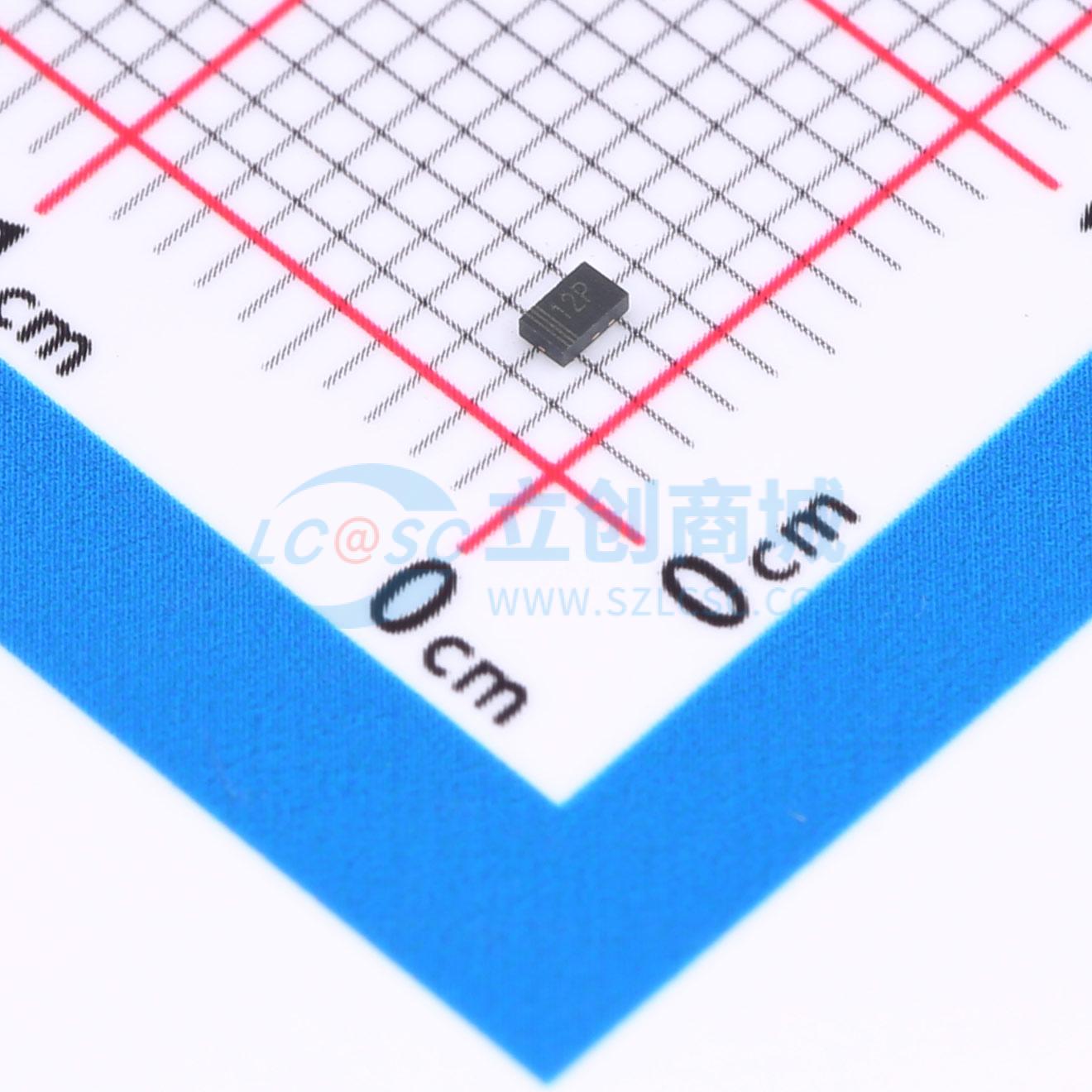

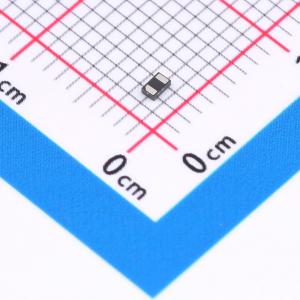

温馨提醒：图片仅供参考，商品以实物为准
ESDJ12UG0D6
单向 12V 70A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是单向TVS二极管，采用领先的单晶硅技术，提供快速响应时间和低ESD钳位电压。该器件符合IEC 61000-4-2 (ESD)标准，空气放电和接触放电均为±30kV。它被组装成超小的1.6x1.0x0.5mm无铅DFN封装。小尺寸和高ESD浪涌保护使其成为保护电压敏感数据和电源线的理想选择，适用于保护手机、数码相机、音频播放器和许多其他便携式应用。
- 品牌名称
- TWGMC(迪嘉)
- 商品型号
- ESDJ12UG0D6
- 商品编号
- C4154819
- 商品封装
- DFN1610-2L
- 包装方式
- 编带
- 商品毛重
- 0.01103克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 28V | |
| 峰值脉冲电流(Ipp) | 70A | |
| 击穿电压 | 17V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 类型 | ESD | |
| Cj-结电容 | 500pF |
商品概述
ESDJJ1122UUGG00DD66是一款单向瞬态电压抑制（TVS）二极管，采用先进的单片硅技术，响应时间快，静电放电（ESD）钳位电压低，是保护电压敏感数据和电源线的理想选择。EJS1D2JU12GU0DG6符合IEC 61000 - 4 - 2（ESD）标准，空气放电和接触放电均可达±30kV。该器件采用超小型1.6x1.0x0.5mm无铅DFN封装。其尺寸小巧且具备高ESD浪涌保护能力，使EESJ1D2JU12GU0GD06成为保护手机、数码相机、音频播放器及其他众多便携式应用的理想之选。
商品特性
- 超小型封装：1.6x1.0x0.5mm
- 保护一条数据或电源线
- 超低泄漏电流：纳安级
- 低钳位电压
- 双引脚无引线封装
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试
- 空气放电：±30kV
- 接触放电：±30kV
- IEC61000 - 4 - 5（雷电）70A（8/20μs）
- 符合RoHS标准
- 封装：DFN1610 - 2
应用领域
- 手机
- 电池保护
- 电源线保护
- 移动设备的Vbat引脚
- 手持便携式应用
