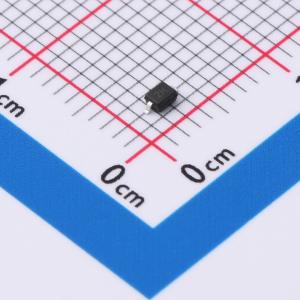

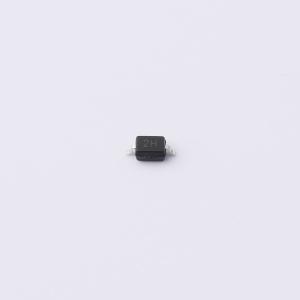

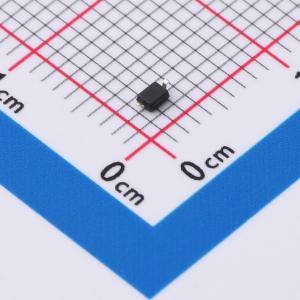

温馨提醒：图片仅供参考，商品以实物为准
ESDJ24BL1S3
ESDJ24BL1S3
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 反向截止电压(Vrwm)：24V 击穿电压(VBR)：50V 钳位电压(Vc)@Ipp：50V 反向截止电压(Vrwm)：24V 击穿电压(最小值)：50V 峰值脉冲电流(Ipp)@tp=8/20μs：9A 最大钳位电压：50V
- 品牌名称
- TWGMC(迪嘉)
- 商品型号
- ESDJ24BL1S3
- 商品编号
- C4154835
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 50V | |
| 峰值脉冲电流(Ipp) | 9A | |
| 击穿电压 | 30V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 类型 | ESD | |
| Cj-结电容 | 50pF |
商品概述
TESDEJJ24B1L3专为便携式应用（如手机、笔记本电脑和个人数字助理）设计，用于替代多层压敏电阻。该器件采用单片硅技术，响应时间快，静电放电（ESD）钳位电压超低，是保护敏感半导体元件免受损坏的理想解决方案。TESDEJ24B1L3符合IEC 61000 - 4 - 2（ESD）标准，空气放电和接触放电均可达±30kV。TESDEJ24B1L3采用无铅SOD - 323封装，可保护一条单向线路。这些器件与0805型多层压敏电阻占用相同的PCB焊盘面积。
商品特性
- 450W峰值脉冲功率（8/20μs）
- 保护一条数据或电源线
- 超低泄漏电流：纳安级
- 工作电压：24V
- 超低钳位电压
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±30kV 接触放电：±30kV
- IEC 61000 - 4 - 4（雷击）9A（8/20ns）
- 符合RoHS标准
- 封装：SOD - 323
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和平板电脑
- 便携式仪器
- 外设设备
- 寻呼机外设
- 台式电脑和服务器
