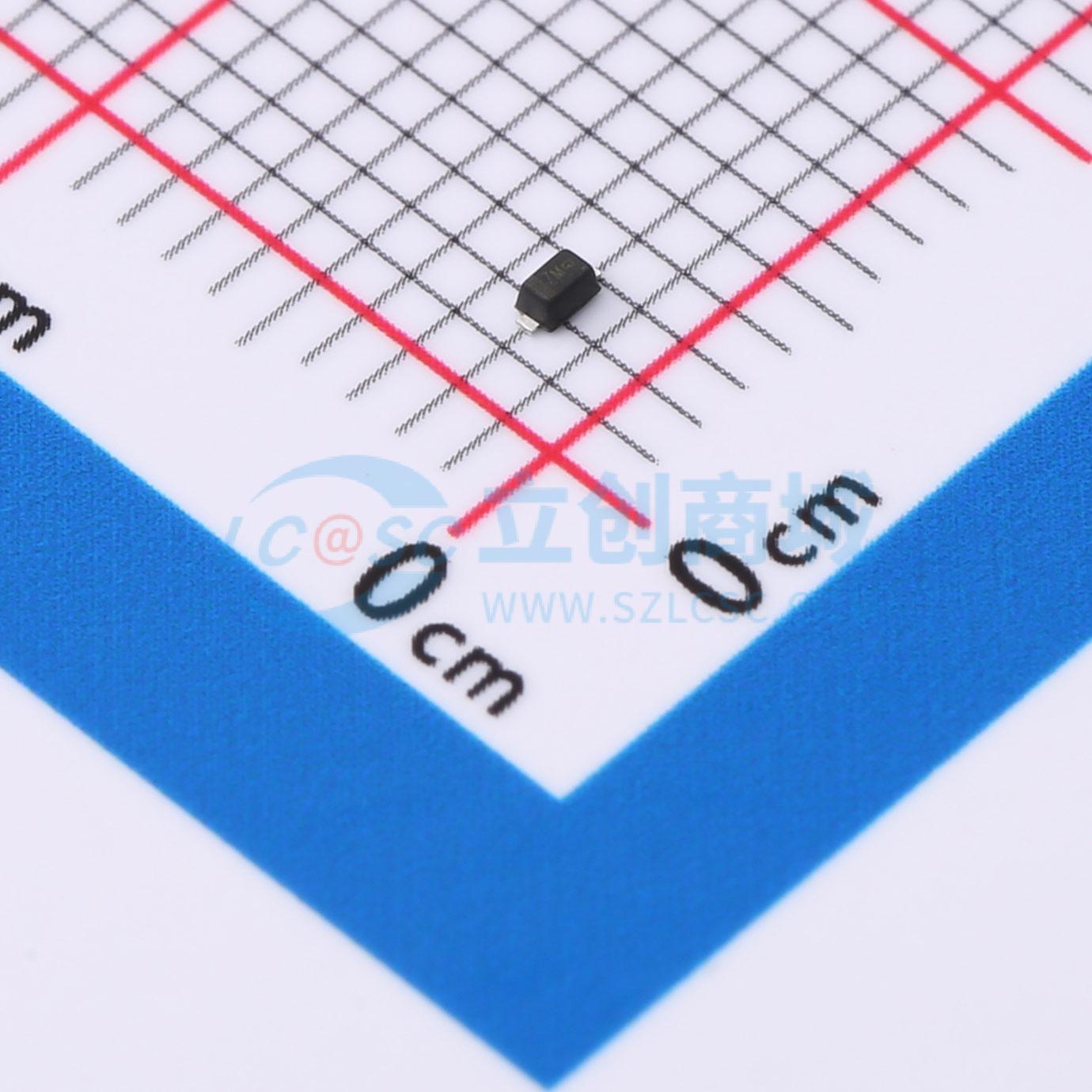

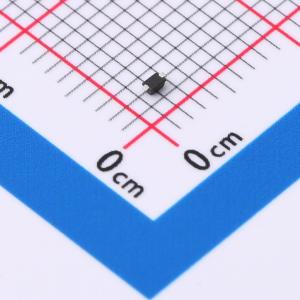

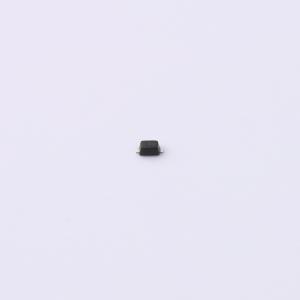

温馨提醒：图片仅供参考，商品以实物为准

ESDJ12UL0S5

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 反向截止电压(Vrwm)：12V 击穿电压(VBR)：15V 钳位电压(Vc)@Ipp：24V 反向截止电压(Vrwm)：12V 击穿电压(最小值)：15V 峰值脉冲电流(Ipp)@tp=8/20μs：10A 最大钳位电压：24V
品牌名称: TWGMC(迪嘉)
商品型号: ESDJ12UL0S5
商品编号: C4154843
商品封装: SOD-523
包装方式: 编带
商品毛重: 0.026克(g)

商品参数

商品概述

ESDJ12UL0S5是一款单向瞬态电压抑制（TVS）二极管，采用领先的单片硅技术，响应时间快，静电放电（ESD）钳位电压低，是保护电压敏感数据和电源线的理想解决方案。ESDJ12UL0S5符合IEC 61000 - 4 - 2（ESD）标准，空气放电和接触放电均可达±30 kV。该器件采用超小型无铅SOD - 523封装。其尺寸小巧且具备高ESD浪涌保护能力，使其成为保护手机、数码相机、音频播放器及其他众多便携式应用的理想选择。

商品特性

超低泄漏电流：纳安（nA）级
低工作电压：12V
低钳位电压
双引脚无引脚封装
符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试空气放电：±30 kV 接触放电：±30 kV
- IEC 61000 - 4 - 5（雷击） 10A（8/20μs）
符合RoHS标准封装：SOD - 523

应用领域

手机及配件
个人数字助理
笔记本电脑和手持设备
便携式仪器
数码相机
外设
音频播放器
键盘、侧键、液晶显示屏

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 20 个)

个

起订量：20 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	反向电流(Ir)	200nA
	通道数	单路
	工作温度	-55℃~+125℃
	类型	ESD
	Cj-结电容	46pF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	12V
	钳位电压	24V
	峰值脉冲电流(Ipp)	10A
	击穿电压	16.5V
