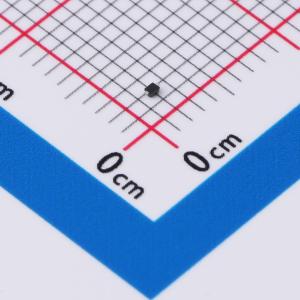

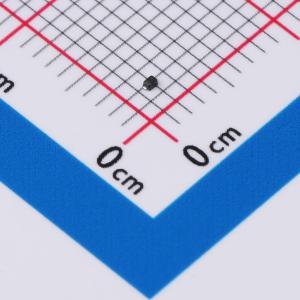

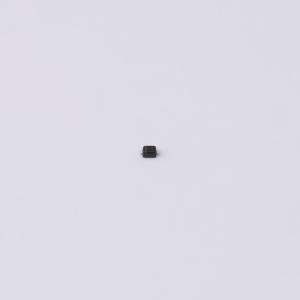

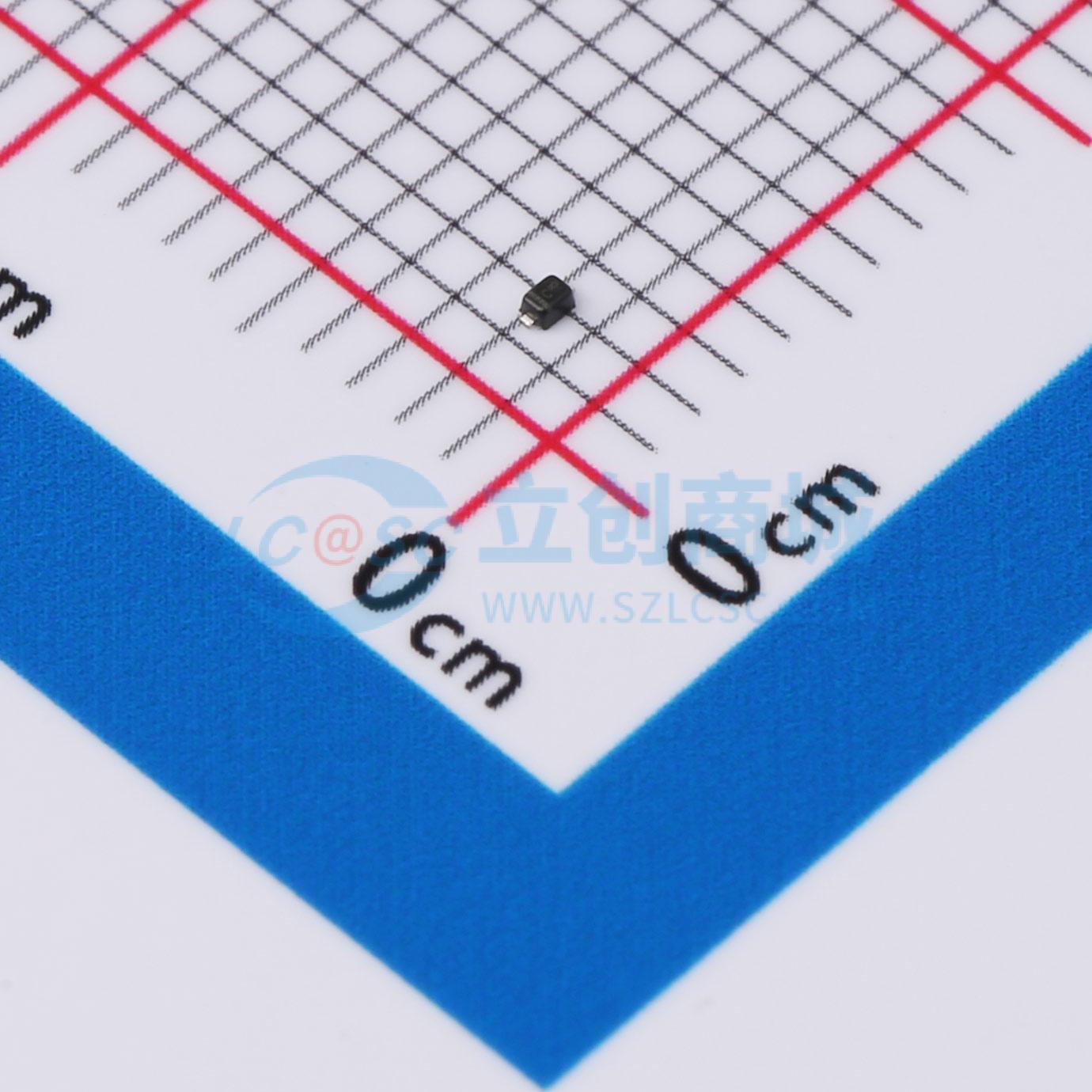

温馨提醒：图片仅供参考，商品以实物为准
ESDK5B0U0S9
双向ESD 5V截止 峰值浪涌电流：8A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 反向截止电压(Vrwm)：5V 击穿电压(VBR)：6V 钳位电压(Vc)@Ipp：14V 反向截止电压(Vrwm)：5V 击穿电压(最小值)：6V 峰值脉冲电流(Ipp)@tp=8/20μs：8A 最大钳位电压：14V
- 品牌名称
- TWGMC(迪嘉)
- 商品型号
- ESDK5B0U0S9
- 商品编号
- C4154848
- 商品封装
- SOD-923
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 14V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 112W@8/20us | |
| 击穿电压 | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
ESDKE5B0U0S9是一款双向瞬态电压抑制（TVS）二极管，采用领先的单片硅技术，响应时间快，静电放电（ESD）钳位电压低，是保护电压敏感数据和电源线的理想解决方案。ESDKE5B0U0S9符合IEC 61000 - 4 - 2（ESD）标准，空气放电和接触放电均可达±30 kV。该器件采用超小型无铅SOD - 923封装。其尺寸小且具有高ESD浪涌保护能力，使其成为保护手机、数码相机、音频播放器和其他便携式应用的理想选择。
商品特性
- 低电容：典型值15pF
- 超低泄漏电流：纳安级
- 低工作电压：5.0V
- 低钳位电压
- 双引脚无引线封装
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±30 kV 接触放电：±30 kV
- IEC61000 - 4 - 5（雷击）8A（8/20μs）
- 符合RoHS标准
- 封装：SOD - 923
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器
- 数码相机
- 外围设备
- 音频播放器
- 键盘、侧键、液晶显示屏
