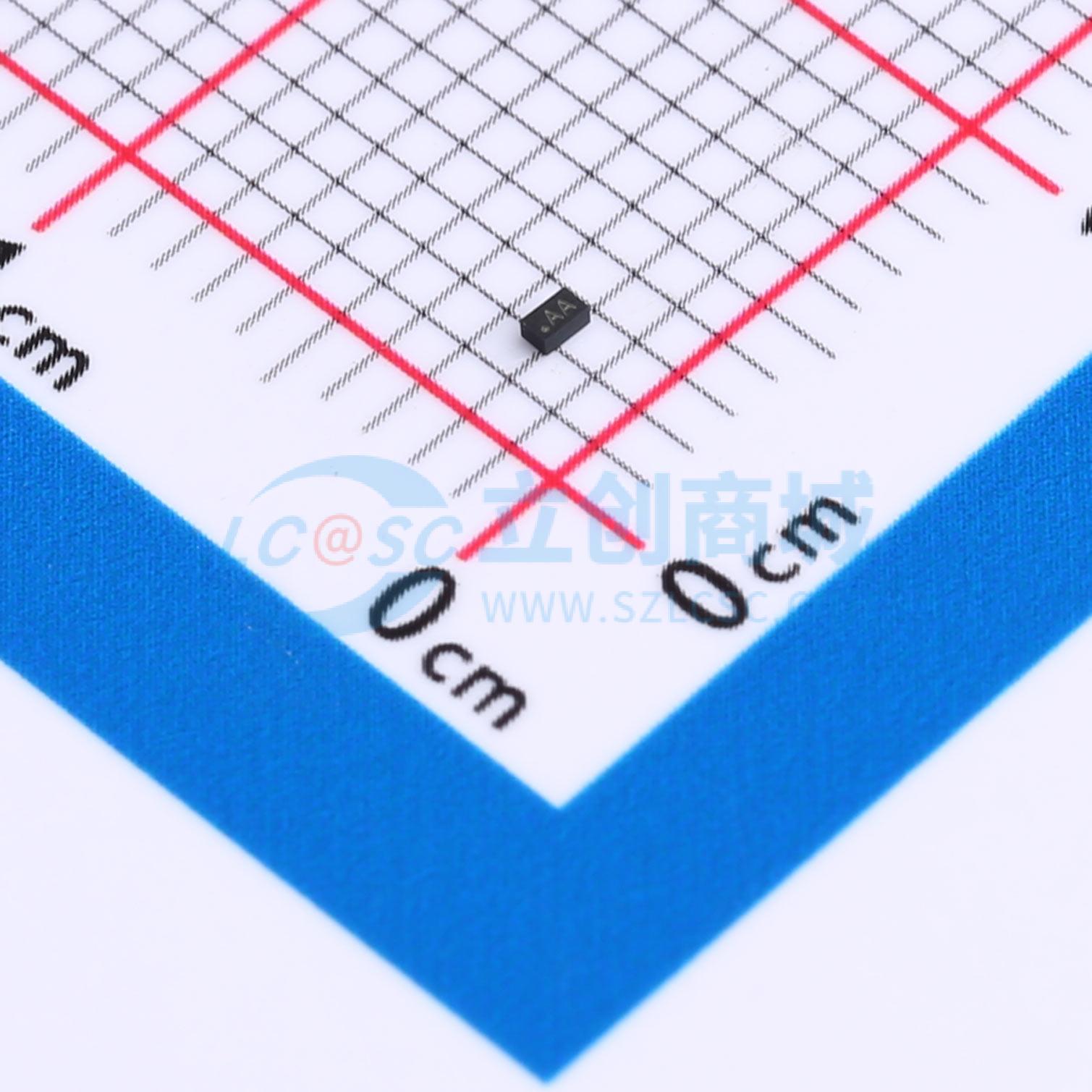

温馨提醒：图片仅供参考，商品以实物为准
ESDK12BU2D2
双向ESD 12V截止 峰值浪涌电流：9A
- 描述
- 反向截止电压(Vrwm)：12V 击穿电压(VBR)：14V 钳位电压(Vc)@Ipp：26V 反向截止电压(Vrwm)：45V 击穿电压(最小值)：14V 峰值脉冲电流(Ipp)@tp=8/20μs：9A 最大钳位电压：26V
- 品牌名称
- TWGMC(迪嘉)
- 商品型号
- ESDK12BU2D2
- 商品编号
- C4154817
- 商品封装
- DFN1006-3L
- 包装方式
- 编带
- 商品毛重
- 0.009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 26V | |
| 峰值脉冲电流(Ipp) | 9A | |
| 击穿电压 | 14.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 9pF |
商品概述
ESDKK1122BBUU22DD22是一款双向瞬态电压抑制（TVS）二极管，采用先进的单片硅技术，响应速度快且静电放电（ESD）钳位电压低，是保护电压敏感数据线和电源线的理想解决方案。该器件符合IEC 61000 - 4 - 2（ESD）标准，空气放电±30 kV，接触放电±30 kV。它采用超小型1.0x0.6x0.5mm无铅0402封装。小尺寸和高ESD浪涌保护能力使ESDKK1122BBUU22DD22成为保护手机、数码相机、音频播放器及其他众多便携式应用的理想选择。
商品特性
- 超小型封装：1.0x0.6x0.5mm
- 超低电容：典型值9pF
- 超低泄漏电流：纳安（nA）级
- 低工作电压：12V
- 低钳位电压
- 双引脚无引脚封装
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±30kV 接触放电：±30kV
- IEC61000 - 4 - 5（雷击）9A（8/20μs）
- 符合RoHS标准
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器
- 数码相机
- 外设
- 音频播放器
- 键盘、侧键、液晶显示器
