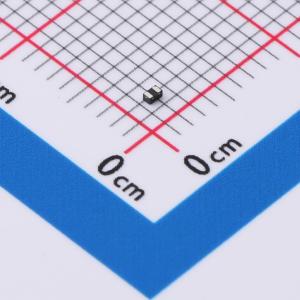

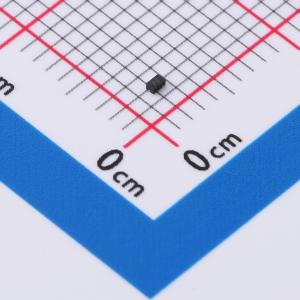

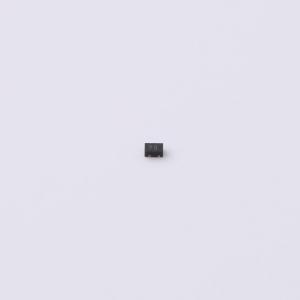

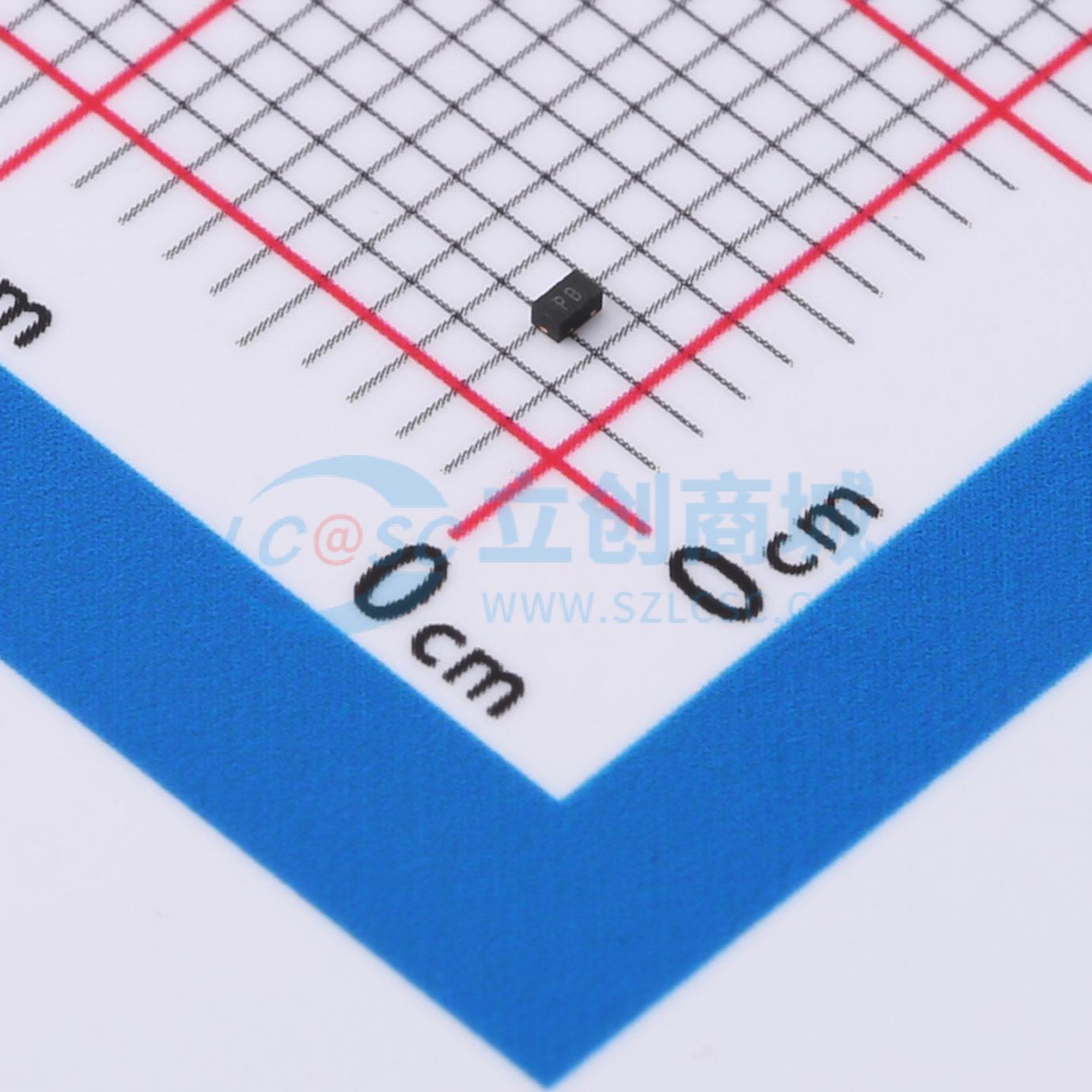

ESDJ5B0U4D2
双向ESD 5V截止 峰值浪涌电流：6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 反向截止电压(Vrwm)：5V 击穿电压(VBR)：6V 钳位电压(Vc)@Ipp：12V 反向截止电压(Vrwm)：5V 击穿电压(最小值)：6V 峰值脉冲电流(Ipp)@tp=8/20μs：6A 最大钳位电压：12V
- 品牌名称
- TWGMC(迪嘉)
- 商品型号
- ESDJ5B0U4D2
- 商品编号
- C4154806
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9V；12V | |
| 峰值脉冲电流(Ipp) | 6A | |
| 击穿电压 | 7.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
ESDJ5B0U4D2是一款双向瞬态电压抑制（TVS）二极管，采用先进的单晶硅技术，响应时间快，静电放电（ESD）钳位电压低，是保护电压敏感数据和电源线的理想选择。该器件符合IEC 61000 - 4 - 2（ESD）标准，空气放电和接触放电均可达±30 kV。它采用超小型1.0x0.6x0.5mm无铅0402封装。小尺寸和高ESD浪涌保护能力使ESDJ5B0U4D2成为保护手机、数码相机、音频播放器等众多便携式设备的理想之选。
商品特性
- 超小型封装：1.0x0.6x0.5mm
- 超低电容：典型值15pF
- 超低泄漏电流：纳安（nA）级
- 低工作电压：5V
- 低钳位电压
- 双引脚无引线封装
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±30kV 接触放电：±30kV
- IEC61000 - 4 - 5（雷击）6A（8/20μs）
- 符合RoHS标准
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器
- 数码相机
- 外设
- 音频播放器
- 键盘、侧键、液晶显示屏
