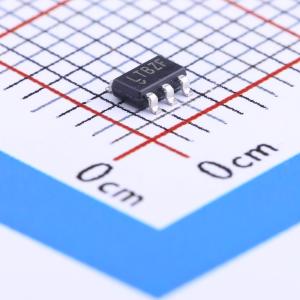

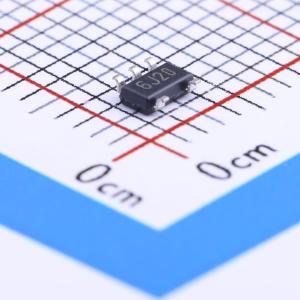

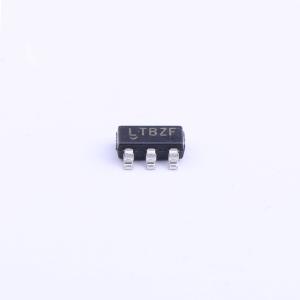

LT1931ES5#TRMPBF
1.2MHz/2.2MHz 反相 DC/DC 转换器（ThinSOT 封装）
- 描述
- ThinSOT 封装的 1.2MHz 负输出 DC/DC 转换器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT1931ES5#TRMPBF
- 商品编号
- C46213
- 商品封装
- TSOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | 2.6V~16V | |
| 输出电压 | - | |
| 输出电流 | 350mA | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 反相式 | |
| 静态电流(Iq) | 6mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
LT1931/LT1931A是反相SOT - 23电流模式DC/DC转换器。这两款器件均包含一个1A集成开关，可在小尺寸封装内实现大电流输出。LT1931的开关频率为1.2MHz，而LT1931A的开关频率为2.2MHz。这些高开关频率允许使用高度为2mm或更小的小型低成本电容器和电感器。LT1931能够在5V电源下提供350mA的 - 5V输出或150mA的 - 12V输出，而LT1931A使用显著更小的电感器即可在300mA下提供 - 5V输出。这两款器件均是更高功率LT1611应用的简单引脚兼容升级版。 LT1931/LT1931A采用双电感器反相拓扑结构，可对输入侧和输出侧电流进行滤波。使用陶瓷输出电容器时，可实现接近1mVP - P的极低输出电压纹波。固定频率开关确保输出干净，无电荷泵解决方案中常见的低频噪声。在大负载阶跃期间，低阻抗输出保持在标称值的1%以内。36V开关允许VIN至VOUT的压差高达34V。 LT1931/LT1931A采用5引脚ThinSOT封装。
商品特性
- 固定频率1.2MHz/2.2MHz工作
- 极低噪声：1mVP - P输出纹波
- 5V输入下350mA的 - 5V输出
- 5V输入下150mA的 - 12V输出
- 使用小型表面贴装元件
- 宽输入范围：2.6V至16V
- 低关断电流：<1μA
- 低VCESAT开关：1A时为400mV
- 与LT1611引脚兼容
- 薄型（1mm）ThinSOT封装
应用领域
- 磁盘驱动器磁阻（MR）磁头偏置
- 数码相机CCD偏置
- LCD偏置
- 砷化镓场效应晶体管（GaAs FET）偏置
- 本地低噪声/低阻抗负电源
