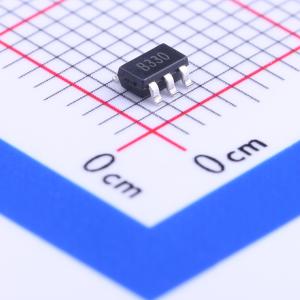

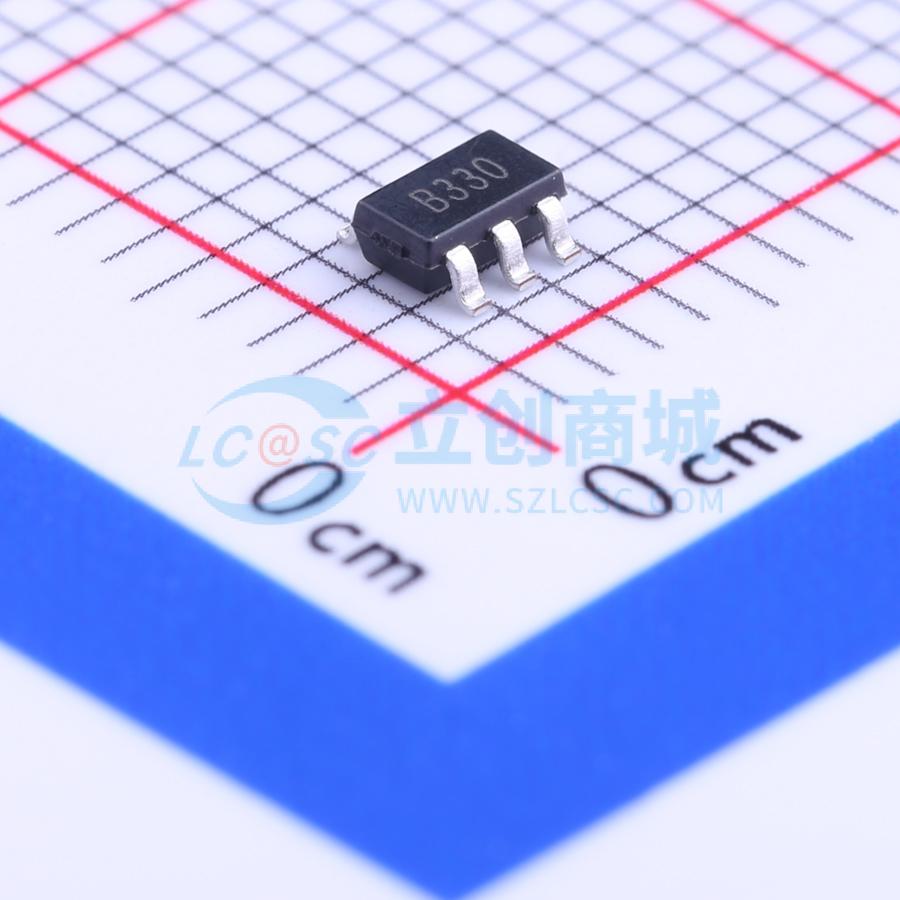

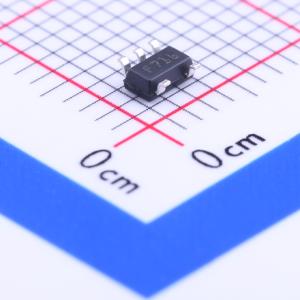

LD3985M33R
与低ESR电容兼容的超低压降低噪声BiCMOS稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LD3985在2.5 V至6 V的输入电压下，可提供高达150 mA的电流。其超低的压降、低静态电流和低噪声特性，使其适用于低功耗应用和电池供电系统。
- 品牌名称
- ST(意法半导体)
- 商品型号
- LD3985M33R
- 商品编号
- C46243
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 6V | |
| 输出电压 | 3.3V | |
| 输出电流 | 150mA | |
| 电源纹波抑制比(PSRR) | 50dB@(10kHz) | |
| 压差 | 60mV@(150mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 150uA | |
| 噪声 | 30uVrms | |
| 特性 | 带使能；过热保护；过流保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LD3985可在2.5 V至6 V的输入电压下提供高达150 mA的电流。超低的压降、低静态电流和低噪声使其适用于低功耗应用和电池供电系统。仅在压降状态下，稳压器接地电流略有增加，从而延长电池使用寿命。在低频下，电源抑制比优于60 dB，在10 kHz时开始下降。在电池供电电路常见的低输入电压水平下，仍能保持较高的电源抑制比。具备关断逻辑控制功能，这意味着当该器件用作局部稳压器时，可使电路板的一部分进入待机状态，从而降低总功耗。LD3985设计用于搭配低ESR陶瓷电容使用。典型应用包括手机及类似的电池供电无线系统。
商品特性
- 输入电压范围：2.5 V至6 V
- 搭配低ESR陶瓷电容时稳定
- 超低压降（150 mA负载时典型值为0.60 mV，1 mA负载时典型值为0.4 mV）
- 极低静态电流（无负载时典型值为85 μA，150 mA负载时典型值为170 μA；关断模式下最大值为1.5 μA）
- 保证输出电流高达150 mA
- 输出电压范围广：1.22 V、1.8 V、2.5 V、2.6 V、2.7 V、2.8 V、2.9 V、3 V、3.3 V、4.7 V
- 快速开启时间：典型值为200 μs [C₀ = 1 μF，CBYP = 10 nF，I₀ = 1 mA]
- 逻辑控制电子关断
- 内部电流和热限制
- 10 Hz至100 kHz范围内输出低噪声电压为30 μVRMS
- 1 kHz时电源电压调整率为60 dB，10 kHz时为50 dB
- 温度范围：-40 ℃至125 ℃
应用领域
- 手机
- 类似的电池供电无线系统
