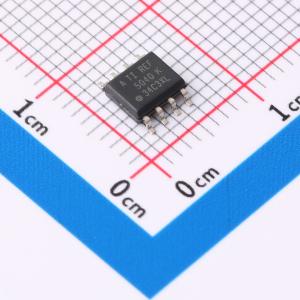

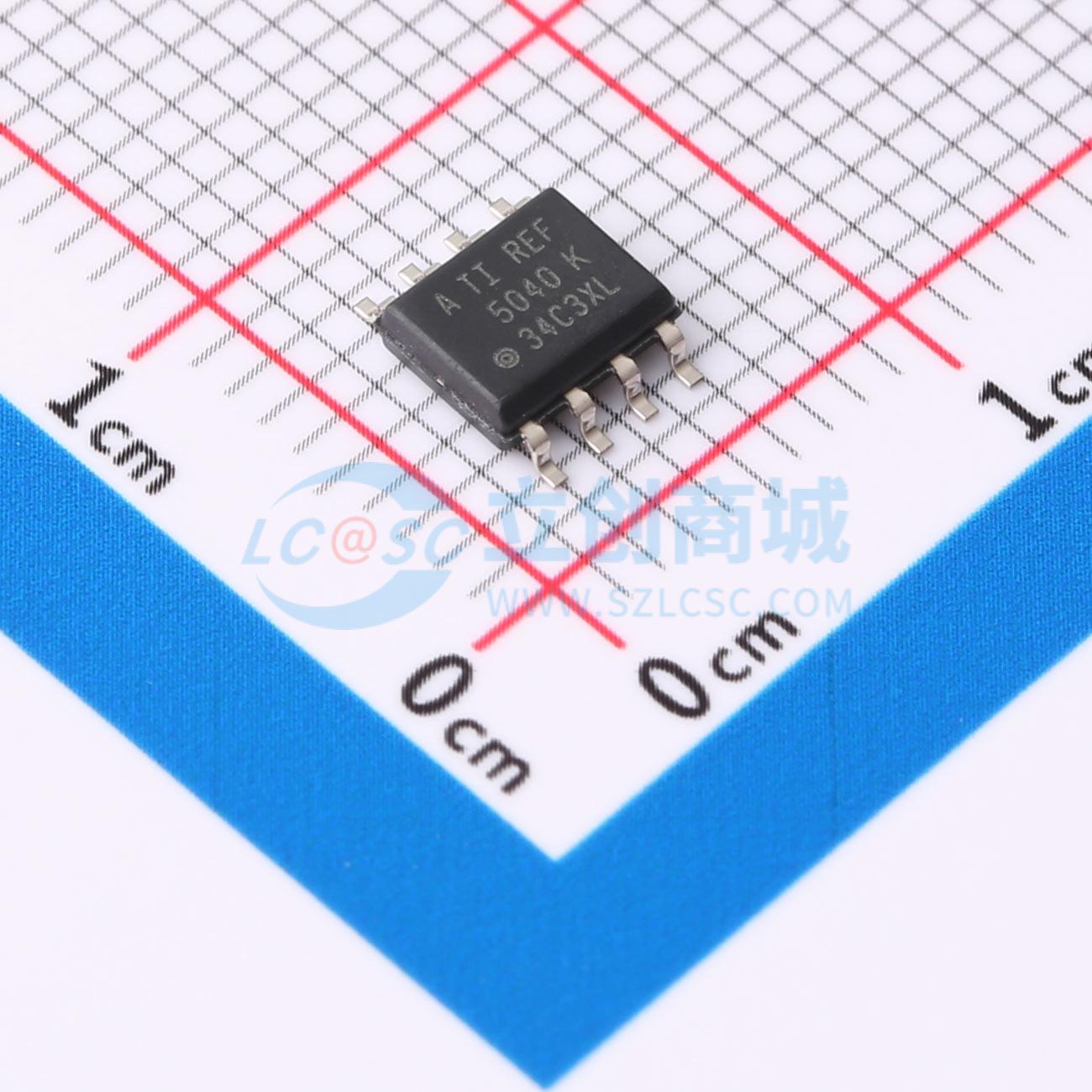

温馨提醒：图片仅供参考，商品以实物为准
REF5040AIDR
4.296V~18V 串联 1.2mA 8ppm/℃
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- REF5040 4.096V、3μVpp/V 噪声、3ppm/°C 温漂、精密串联电压基准
- 品牌名称
- TI(德州仪器)
- 商品型号
- REF5040AIDR
- 商品编号
- C46274
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.1212克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | 4.296V~18V | |
| 输出电压 | 4.096V | |
| 输出电流 | 10mA | |
| 精度 | ±0.1% |
| 属性 | 参数值 | |
|---|---|---|
| 温度系数 | 8ppm/℃ | |
| 电压基准类型 | 串联 | |
| 静态电流(Iq) | 1.2mA | |
| 噪声(0.1Hz-10Hz) | 12uVp-p | |
| 工作温度 | -40℃~+125℃@(Ta) |
商品概述
REF50xx 是一系列低噪声、低漂移、高精度的电压基准源。这些基准源能够吸收和提供电流，并且在电源和负载变化方面表现出很强的稳定性。 采用专有设计技术，可实现出色的温度漂移（3ppm/°C）和高精度（0.05%）。这些特性与极低的噪声相结合，使 REF50xx 系列非常适合用于高精度数据采集系统。 每个参考电压都有标准级和高级版本。它们采用 MSOP - 8 和 SO - 8 封装，工作温度范围为 - 40°C 至 + 125°C。
商品特性
- 低温漂：
- 高级：3ppm/°C（最大值）
- 标准级：8ppm/°C（最大值）
- 高精度：
- 高级：0.05%（最大值）
- 标准级：0.1%（最大值）
- 低噪声：3μVPP/V
- 出色的长期稳定性：
- 1000 小时后 45ppm/1000 小时（典型值）
- 高输出电流：±10mA
- 温度范围：- 40°C 至 ±125°C
应用领域
- 16 位数据采集系统
- 自动测试设备
- 工业过程控制
- 医疗仪器
- 光学控制系统
- 精密仪器
