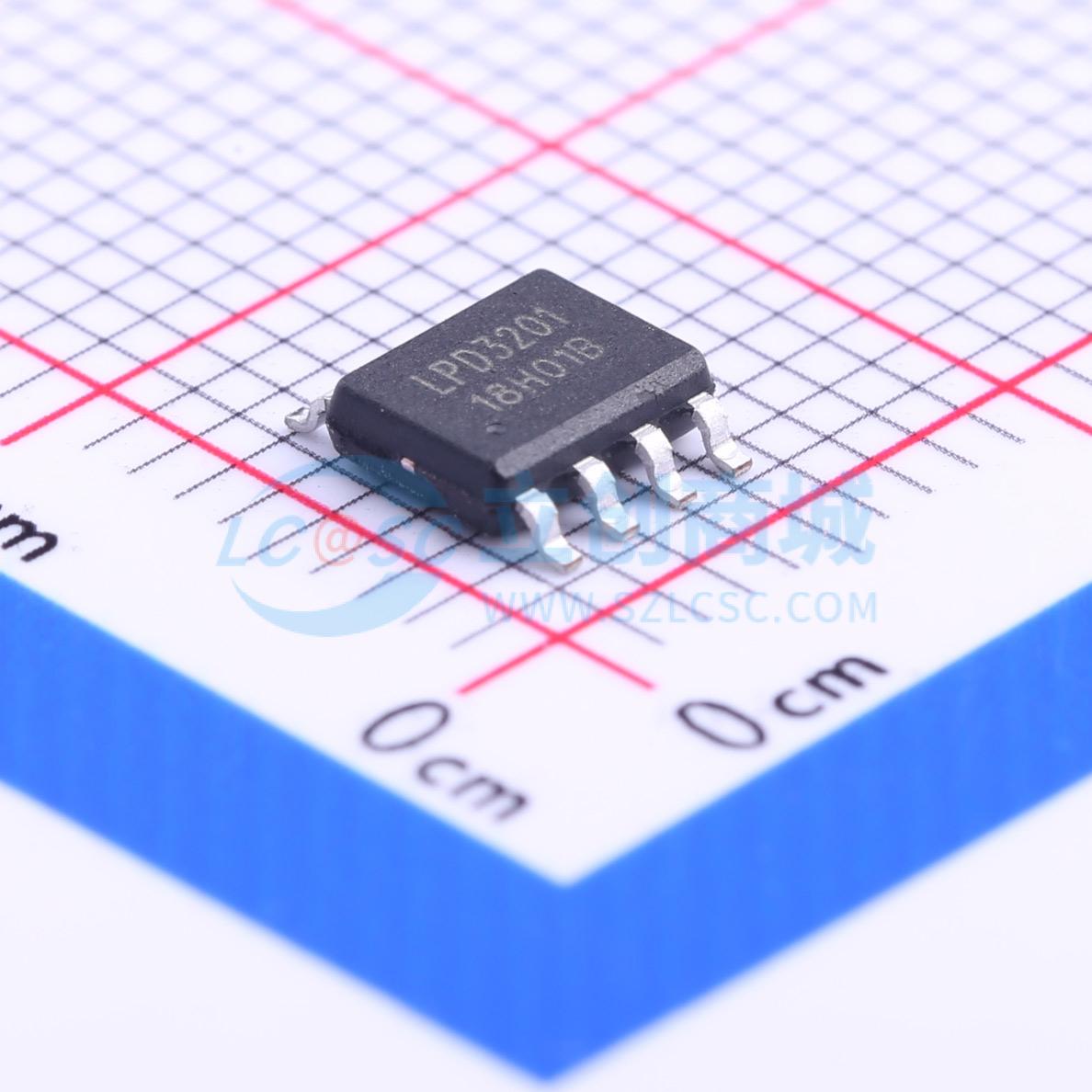

温馨提醒：图片仅供参考，商品以实物为准

LPD3201

0.5A 200KHZ 70V DC to DC降压芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LPD3201是一款高效率、200KHZ固定开关频率的直流降压转换器,输入电压范围为5V到70V,输出电压可调范围为1.25V到25V,最大输出电流为0.5A,内置高压功率管,具有EN功能和多种保护功能。
品牌名称: SX(硕芯科技)
商品型号: LPD3201
商品编号: C46321
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.202克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(1)1A以内-(小电流)方案

商品参数

商品概述

一款高效率、200KHZ固定开关频率PWM直流降压转换器，具有0.5A持续负载能力，低纹波和良好的线性负载调节，内建频率补偿和固定频率振荡器，所需外围元器件极少，使用简单。PWM控制电路可以将占空比从0 - 100%线性调整。具有EN功能，过流保护功能，在输出短路保护情况下，开关频率可从200KHZ降至45KHZ。

商品特性

输入电压范围: 5V to 70V
输出电压可调：1.25V to 25V
最大占空比：100%
固定开关频率：200KHZ
最大0.5A电流输出
内置高压功率管
转换效率高于86%
TTL关断功能
内置短路保护功能
内置过温保护功能
内置限流功能
SOIC - 8封装

应用领域

电动自行车控制器电源
电信/网络设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	5V~70V
	输出电压	1.25V~25V
	输出电流	500mA
	开关频率	200kHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	2.5mA
	开关管(内置/外置)	内置
	输出类型	可调
