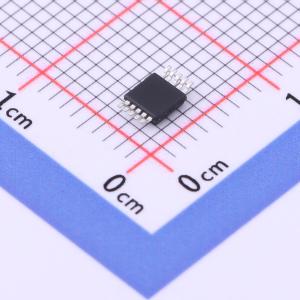

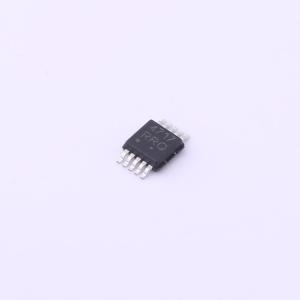

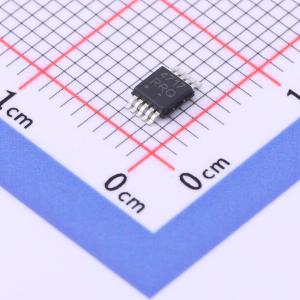

NLAS4717MR2G
高带宽双SPDT模拟开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NLAS4717是一款采用亚微米硅栅CMOS技术制造的先进CMOS模拟开关。该器件是一款双独立单刀双掷(SPDT)开关,具有低导通电阻。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NLAS4717MR2G
- 商品编号
- C463869
- 商品封装
- Micro-10
- 包装方式
- 编带
- 商品毛重
- 0.058克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 2 | |
| 工作电压 | 1.8V~5.5V | |
| 导通时间(ton) | 30ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 4.5Ω | |
| 关闭时间(toff) | 40ns | |
| 工作温度 | -40℃~+85℃ | |
| 带宽 | 40MHz |
商品概述
NLAS4717是一款采用亚微米硅栅CMOS技术制造的先进CMOS模拟开关。该器件为双独立单刀双掷(SPDT)开关,在3.0 V电压下,两个开关的导通电阻(RDS(on))低至4.5 Ω。该器件还具备先断后通(BBM)切换功能,确保开关不会使驱动器短路。
商品特性
- 低导通电阻(RDS(on));在3.0 V时为4.5 Ω
- 开关间匹配度为±0.5 Ω
- 宽低压范围:1.8 V至5.5 V
- 高带宽 >40 MHz
- 工作范围为1.65 V至5.5 V
- 引脚4和8(控制引脚)的阈值电压低
- 超低电荷注入 ≤6.0 pC
- 低待机电流 – 在TA = 25℃时,ICC最大为1.0 nA
- 引脚4和8(控制逻辑引脚)具备过压保护(OVT)
- 提供无铅封装
应用领域
- 手机
- 个人数字助理(PDA)
- MP3播放器
- 数码相机
