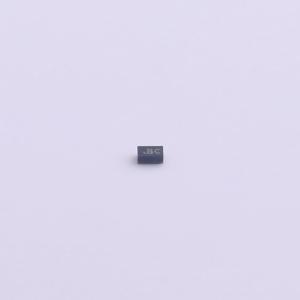

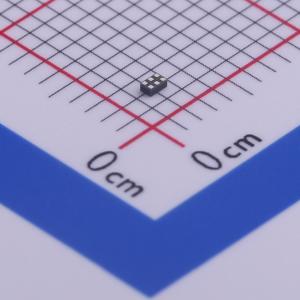

MXDLN14TP

用于双频GNSS应用的高增益低噪声放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MXDLN14TP 是一种专为 GPS、GLONASS、Galileo 和 Beidou 标准设计的高增益双频低噪声放大器 (LNA)。该产品具有极低的噪声系数 (0.5dB) 和出色的线性度。
品牌名称: Maxscend(卓胜微)
商品型号: MXDLN14TP
商品编号: C462320
商品封装: LGA-6(0.7x1.1)
包装方式: 编带
商品毛重: 0.01克(g)

商品参数

商品概述

MXDLN14TP高增益双频段低噪声放大器（LNA）专为GPS、GLONASS、伽利略和北斗标准设计。该产品具有极低的噪声系数（0.5dB）、18.2dB的增益和出色的线性度。 MXDLN14TP在1.6V至3.6V的单电源下工作，电流消耗为3.3mA。在掉电（PD）模式下，功耗可降至1uA以下。 MXDLN14TP采用1.1mm x 0.7mm x 0.45mm的小型LGA 6引脚封装。

商品特性

高增益：在1176.45MHz时为18.0dB；在1227.6MHz时为18.2dB；在1575.42MHz时为17.5dB
低噪声系数：在1176.45MHz时为0.60dB；在1227.6MHz时为0.60dB；在1575.42MHz时为0.50dB
低工作电流3.3mA，掉电电流小于1uA
单电源电压范围1.6V至3.6V
小型封装1.1mmx0.7mmx0.45mm，MSL1
低成本物料清单
无铅且符合RoHS标准

应用领域

汽车导航
个人导航设备（PND）
带GPS功能的手机
带GPS功能的MID/PAD

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	射频低噪声放大器
	工作电压	1.6V~3.6V
	工作电流	3.3mA
	增益	19dB
	P1dB	-
	噪声系数	0.5dB

	属性	参数值
	工作温度	-40℃~+90℃
	频率	1.55GHz~1.615GHz；1.215GHz~1.3GHz；1.16GHz~1.215GHz
	输入回波损耗	-9dB
	输出回波损耗	-9dB
	IP3	5dBm
