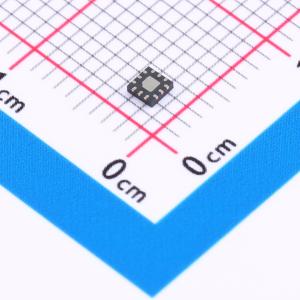

温馨提醒：图片仅供参考，商品以实物为准
MXD8546FA
0.4至3.8GHz宽带双刀双掷射频开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MXD8546FA是一款CMOS,Silicon-On-Insulator(SOI)双刀双掷(DPDT)射频开关，提供高线性性能、低插入损耗和高隔离度。
- 品牌名称
- Maxscend(卓胜微)
- 商品型号
- MXD8546FA
- 商品编号
- C462321
- 商品封装
- QFN-12-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 频率 | 400MHz~3.8GHz | |
| 隔离度 | 30dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.5dB | |
| 工作电压 | 1.7V~3.3V | |
| 工作温度 | -40℃~+90℃ |
商品概述
MXD8546FA是一款采用绝缘体上硅（SOI）技术的CMOS双刀双掷（DPDT）开关。该开关具备高线性度、低插入损耗和高隔离度的特性。 开关由一个控制电压进行控制。根据施加到该引脚的逻辑电压电平，RF1和RF2引脚通过低插入损耗路径连接到另外两个RF端口引脚（RF3或RF4）之一，同时与备用端口保持高隔离路径。只要外部不施加直流电压，RF路径上无需外部直流隔直电容。 MXD8546FA DPDT开关采用紧凑的2 x 2 mm四方扁平无引脚（QFN）封装。
商品特性
- 宽带频率范围：0.4至3.86 GHz
- 出色的插入损耗：在2.7 GHz时为0.35 dB
- 输入0.1 dB压缩点：39 dBm
- 低谐波产生
- 高静电放电（ESD）耐受性
- 宽电源电压范围：1.7至3.3 V
- 正控制电压范围：1.5 V至VDD
- 小型QFN（12引脚，2×2 mm）封装，湿敏等级1（MSL1）
- 符合RoHS标准的封装
应用领域
- 语音和LTE同步系统
- 分集天线切换
