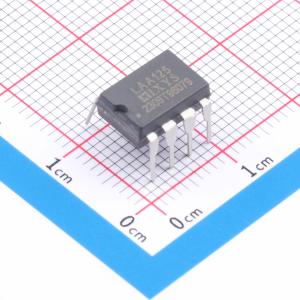

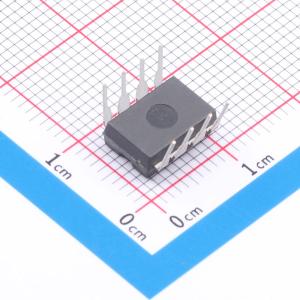

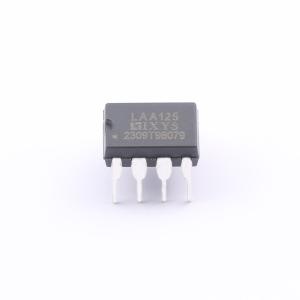

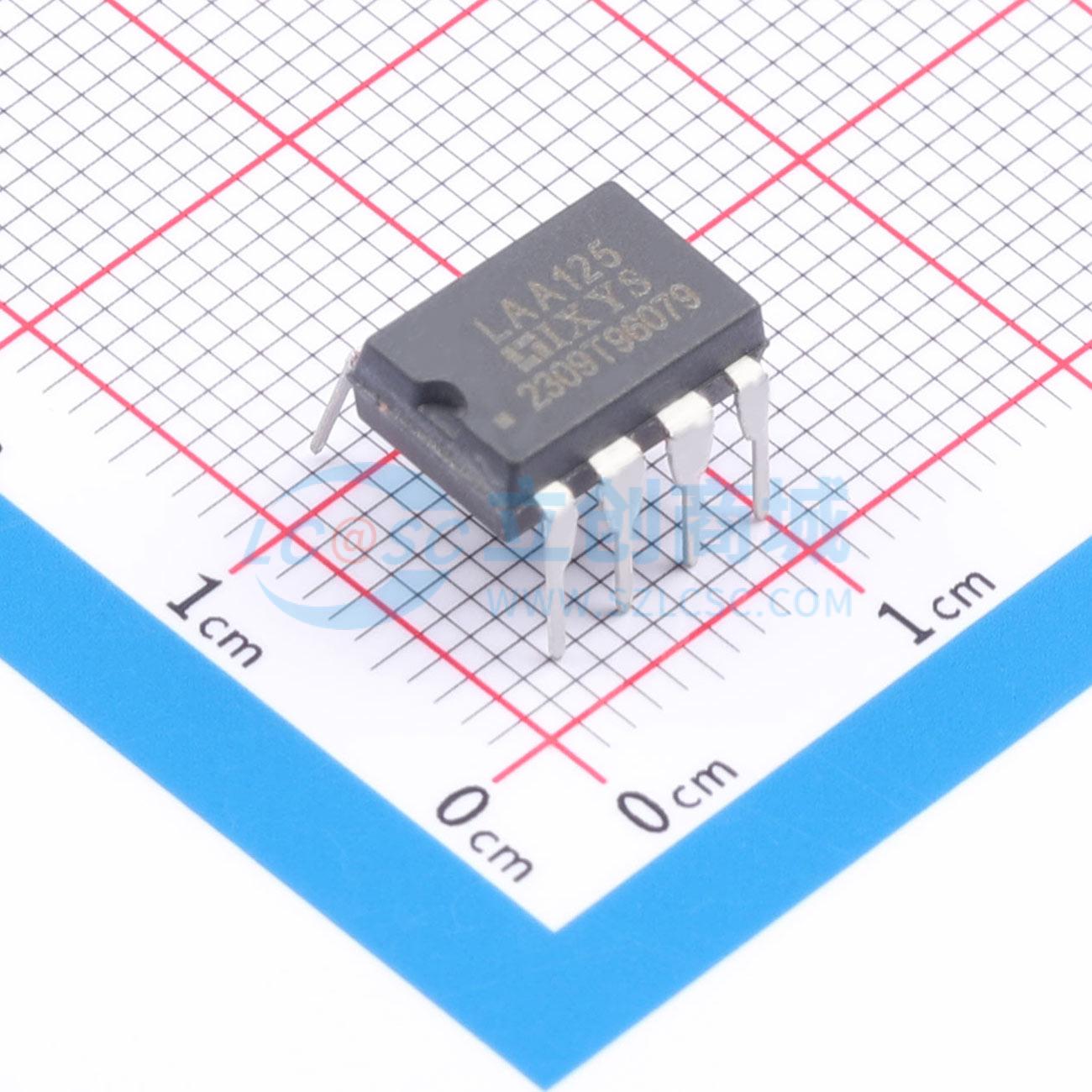

LAA125
双单刀常开继电器，具备低导通电阻、高输入输出隔离和紧凑设计
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- LAA125
- 商品编号
- C461271
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 触点形式 | 一组常开:1A(单刀单掷-常开) | |
| 连续负载电流 | 170mA | |
| 负载电压 | - | |
| 正向压降(Vf) | 1.36V | |
| 正向电流(If) | 5mA | |
| 导通电阻 | 16Ω | |
| 隔离电压(Vrms) | 3.75kV |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(Ton) | 5ms | |
| 截止时间(Toff) | 5ms | |
| 输入类型 | DC | |
| 工作温度 | -40℃~+85℃ | |
| 总功耗(Pd) | 800mW | |
| 绝缘电阻 | - | |
| 功能特性 | 输入反向电压保护 |
商品概述
LAA125是一款350V、170mA、16Ω的双路常开（1-Form-A）继电器。它结合了增强的峰值负载电流能力和低导通电阻。其MOSFET开关和光电芯片提供3750Vrms的输入到输出隔离。采用专利OptoMOS架构的光耦输出由一个高效红外LED控制。这款双开关OptoMOS继电器在各种应用中提供了比分立式单刀继电器更紧凑的设计解决方案，并通过在单个8引脚封装中集成两个开关来节省电路板空间。
商品特性
- 3750Vrms 输入/输出隔离
- 低驱动功率要求
- 比机电继电器可靠性更高
- 符合FCC标准
- 符合VDE标准
- 不产生EMI/RFI
- 小型8引脚封装
- 阻燃等级UL 94 V-0
- 提供表面贴装和卷带包装版本
应用领域
- 电信交换
- 仪器仪表
- 数据采集
- 电子交换
- 工业控制
