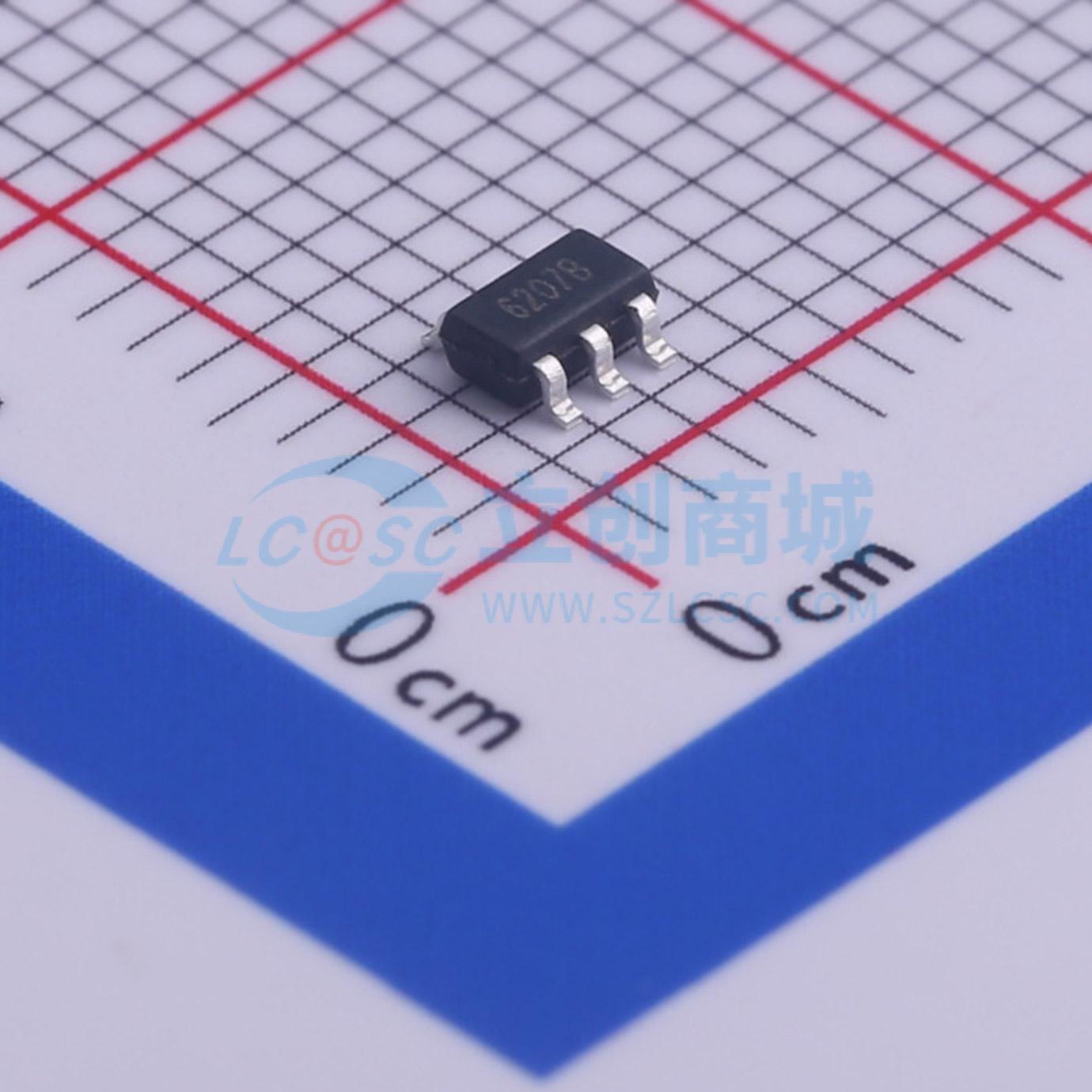

LR6207-T15
输入6.5V 输出1.5V 300mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LR6207系列是一款使用CMOS技术开发的低压差，高精度输出电压，超低功耗电流的正电压型电压稳压器。由于内置有低通态电阻晶体管，因而输入输出压差低。能够获得较大的输出电流，为了使负载电流不超过输出晶体管的电流容量，芯片内置过载保护和短路保护电路，可确保工作安全和使用寿命。
- 品牌名称
- LR(朗瑞)
- 商品型号
- LR6207-T15
- 商品编号
- C459780
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 6V | |
| 输出电压 | 1.5V | |
| 输出电流 | 100mA | |
| 电源纹波抑制比(PSRR) | 45dB@(1kHz) | |
| 压差 | 200mV@(20mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 15uA | |
| 噪声 | - | |
| 特性 | 带使能；过流保护；短路保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LR6207系列是一款使用CMOS技术开发的低压差，高精度输出电压，超低功耗电流的正电压型电压稳压器。由于内置有低通态电阻晶体管，因而输入输出压差低。能够获得较大的输出电流，为了使负载电流不超过输出晶体管的电流容量，芯片内置过载保护和短路保护电路，可确保工作安全和使用寿命。通过控制芯片上的CE脚可将输出关断，在关断后的功耗 <1μA。
商品特性
- 输出电压精度高：精度 ±2%
- 输出电压：1.2V - 5V
- 超低功耗电流：8μA
- 大电流输出：最大可输出300mA
- 最大工作电压：最高输入电压6V
- 内置保护电路：过载保护、短路保护
- 内置使能脚：内置CE使能管脚
应用领域
- 使用电池供电系统
- 便携式计算机
- 家电玩具的供电系统
- 无线控制系统
- 便携式医用仪器
- 电压基准
