温馨提醒：图片仅供参考，商品以实物为准

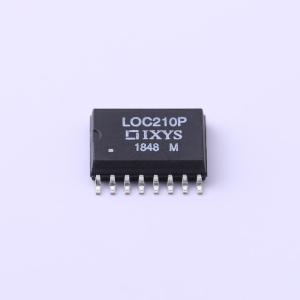

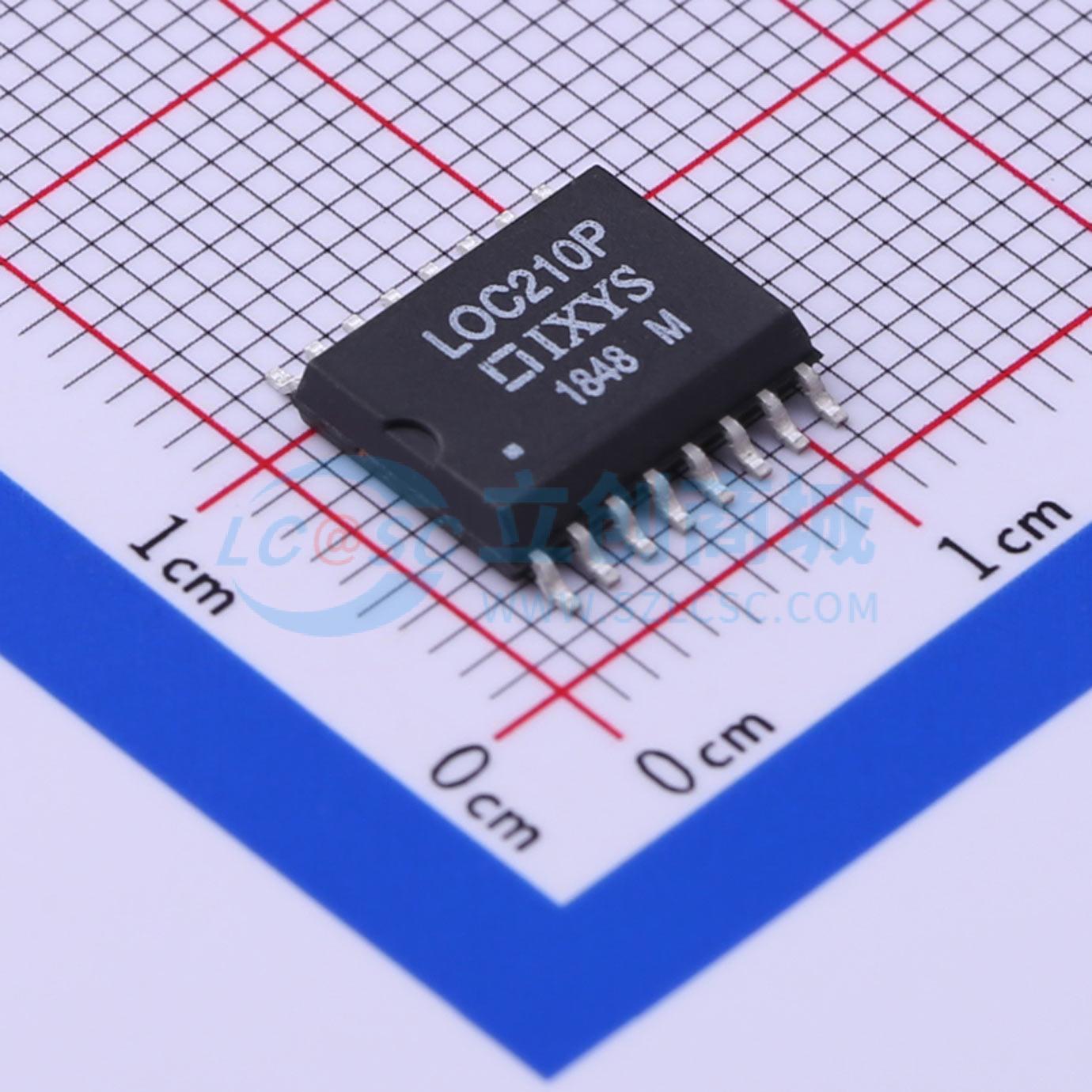

LOC210P
DC输入 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- LOC210P
- 商品编号
- C459795
- 商品封装
- SOIC-16-300mil
- 包装方式
- 管装
- 商品毛重
- 0.69克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电二极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | - | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | - | |
| 输出通道数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | - | |
| 上升时间(tr) | - | |
| 下降时间 | - | |
| 工作温度 | -40℃~+85℃ | |
| 电流传输比(CTR)最小值 | - | |
| 电流传输比(CTR)最大值/饱和值 | - | |
| 总功耗(Pd) | 800mW | |
| 正向电流(If) | - |
商品概述
LOC210P双线性光耦合器的特点是一个红外LED与两个光电二极管进行光耦合。一个反馈（输入）光电二极管用于生成控制信号，为LED驱动电流提供伺服机制，从而补偿LED的非线性时间和温度特性。另一个（输出）光电二极管提供与伺服LED电流呈线性关系的输出信号。该产品具有宽带宽、高输入输出隔离和出色的伺服线性度等特点。
商品特性
- 伺服线性度0.01%，典型总谐波失真 -87dB
- 宽带宽（>200kHz）
- 可耦合模拟和数字信号
- 高增益稳定性
- 低输入/输出电容
- 低功耗
- 16引脚SOIC封装（与PCMCIA兼容）
- 可机器插入，适合波峰焊
- 提供表面贴装卷带包装版本
- 符合VDE标准
应用领域
- 无插入损耗的调制解调器变压器替代
- 数字电话隔离
- 电源反馈电压/电流
- 医疗传感器隔离
- 音频信号接口
- 过程控制传感器隔离
