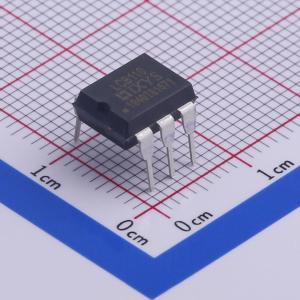

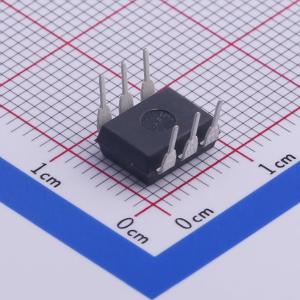

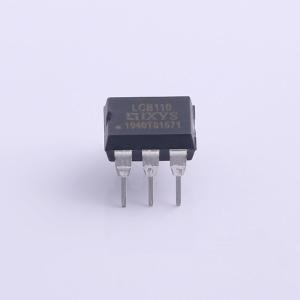

LCB110
1 Form B(SPSTNC) 负载AC,DC 负载电压350V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LCB110是一款单刀常闭（1-Form-B）继电器，采用光耦合MOSFET技术，可实现3750Vrms的输入输出隔离。其光耦合输出采用了获得专利的OptoMOS架构，由高效的GaAIAs红外LED控制。
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- LCB110
- 商品编号
- C459815
- 商品封装
- DIP-6
- 包装方式
- 管装
- 商品毛重
- 0.985克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 触点形式 | SPST-NC(1 Form B) | |
| 连续负载电流 | 120mA | |
| 负载电压 | 350V | |
| 正向压降(Vf) | 1.2V | |
| 导通电阻 | 23Ω |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 3.75kV | |
| 导通时间(Ton) | 380us | |
| 截止时间(Toff) | 930us | |
| 工作温度 | -40℃~+85℃ | |
| 总功耗(Pd) | 800mW |
商品概述
LCB110是一种单刀常闭（1-Form-B）继电器，采用光电耦合MOSFET技术提供3750 Vrms的输入到输出隔离。其光电耦合输出采用专利的OptoMOS架构，并由高效的GaAIAs红外LED控制。LCB110具有低导通电阻，非常适合需要常闭继电器的大多数应用。
商品特性
- 3750 Vrms 输入/输出隔离
- 低驱动功率要求（TTL/CMOS 兼容）
- 无需缓冲电路，无电弧
- 符合 FCC 标准
- 符合 VDE 标准
- 不产生 EMI/RFI
- 小型 6 引脚封装
- 可机械插入，波峰焊
- 提供表面贴装卷带版本
应用领域
-
电信通信
- 电信交换提示/振铃电路
- 调制解调器切换（笔记本、便携式）
- 摘挂机开关
- 号码脉冲
- 地址启动
- 注入振铃
-
测量仪器
- 多路复用器
- 数据采集
- 电子切换输入/输出子系统
- 表计（瓦时、水、气）
- 医疗设备-患者/设备隔离
- 安防
- 工业控制
